保護機能充実 白物家電向けの高圧3相モーター用ドライバー、サンケン電気：従来比で効率向上、ノイズ低減

サンケン電気は、白物家電向けの高圧3相モーター用ドライバー「SCM127xMB」シリーズを発表した。出力素子、プリドライバー、制限抵抗付きのブートストラップダイオードを1パッケージに統合している。

[EDN Japan]

　サンケン電気は2025年7月、白物家電向けの高圧3相モーター用ドライバー「SCM127xMB」シリーズを発表した。600V耐圧で出力電流20Aの「SCM1274MB」と30Aの「SCM1276MB」を提供する。

　SCM127xMBシリーズは、出力素子、プリドライバー、制限抵抗付きのブートストラップダイオードを1パッケージに統合している。従来品にはなかった短絡時過電流保護（SCP）とサーマルシャットダウン（TSD）機能を新たに追加し、安全性を高めた。

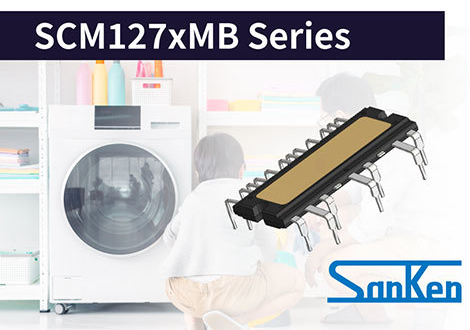

高圧3相モーター用ドライバー「SCM127xMB」シリーズ 出所：サンケン電気

効率向上とノイズ低減

　また、フリーホイールダイオードの特性を改善したほか、ターンオフ時の特性を変更。これによって、効率向上とノイズの低減を図った。パッケージは放熱性の高いDIP33（放熱フィン付き）を採用し、温度設計の自由度が向上している。

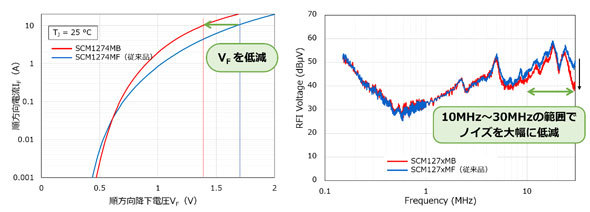

順方向電圧とノイズを低減 出所：サンケン電気

　3シャント方式に対応していて、ユニバーサル入力仕様の中容量モーターのインバータ制御用途に適している。コレクタエミッタ間飽和電圧は1.7Vで、熱抵抗は3.0℃/Wだ。
