登場して半世紀、多くの互換品を生んだIntel「80186/80188」：マイクロプロセッサ懐古録（10）（3/3 ページ）

1980年代初頭に登場したIntelのマイクロプロセッサ「80186/80168」は、多くの互換CPU／CPU IPを生んだ。発売後、半世紀近くがたった今でも、多くの組み込み機器で動作している驚異的なロングランのプロセッサである。

[大原雄介，EDN Japan]

ファミリーが次々に登場

　さて1982年に発表された80186/80188は、8086と同じくHMOS（Intel独自のNMOS）での製造であったが、HMOS版の8086が4/5/8/10MHz駆動で、特に10MHz駆動の8086-1はちょっと市場投入が遅れたのに対し、80186/80188は最初から8/10MHz版が投入されている。また一部の命令がMicrocodeで処理されている関係で、最大で8086/8088比で30％程度高速に実行できる命令もあった。

　これに続き、1987年にはCMOSプロセスを利用した第2世代の80C186/80C188が発表。最大20MHz品が追加されたが、消費電力は初代に比べて4分の1に削減されたとする。

　1990年には、Modular Coreと呼ばれる考え方を導入した80C186EB/80C188EBファミリーが投入される。CPUコアはCMOSのスタティック回路として再設計され、プロセスもCHMOS IV（1μm CMOS）に変更。さらに周辺回路の変更が行われた。1991年にはこれに加え、80C186XL/80C188XL、80C186EA/80C188EAおよび、80C186EC/80C188ECの3つのファミリーが追加された。ここで

• 80C186XL/80C188XL：80C186/80C188と互換性を持ち、より高速かつ消費電力削減を実現
• 80C186EA/80C188EA：80C186/80C188に電力管理機能を統合
• 80C186EC/80C188EC：80C186B/80C188Bにもまして周辺機器を強化

となっている。このあたりをまとめたのが図10である。

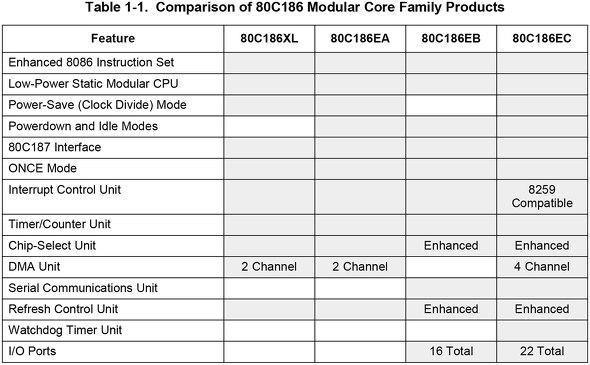

図10：1995年版の"80C186XL/80C188XL Microprocessor User's Manual"より抜粋。EB/ECはもう殆どMCUに近い構成だが、頑としてMicroprocessorの枠を超えなかったのはMCUとしては既に「8051」があったからかもしれない。

富士通やAMDも　次々生まれた互換品

　ちなみに当然セカンドソース契約も結んでおり、AMD、富士通、Siemensから互換品がリリースされている。あと、NECのV20/V30が80186/80188互換命令をサポートしている（が完全互換というわけではなく、あくまでも一部の命令にすぎない）とか、台湾RDCは現在も80C186/80C188互換の16bit RISC MCUのラインアップをそろえている）（図11）。古い話だとVAutomation（2002年にARC internationalが買収）が開発した80186互換のV186やその後継のTurbo186 IP coreは、PixelworksのPW166BやZoranのZR36762PQC、Genesis gm1601などさまざまなコントローラーに採用された。特にPixelworksのPW166Bは80MHz駆動が可能になっていた。

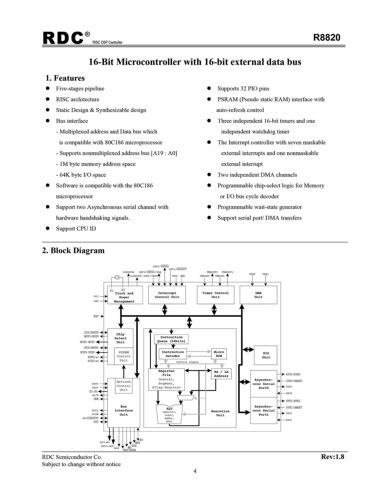

図11：R8820のブロック図。5段のパイプラインを持つRISCコアだが命令セットは80C186互換。最大40MHz駆動。

　IPベースで言えばVAutomation以外に台湾iWave SystemsはiW-80186ECという80C186EC互換CPU IPを提供している。2009年にはポーランドのEvatronix SAが、やはりC80186ECという名前で80C186EC互換IPの提供を発表した（その前年には80C186XL互換のC80186XLを発表した）。他にHT-LabのHTL80186とかCASTのC80186EC、ウクライナUnicore SystemsのVm86などさまざまなIPが提供されていた。あとOpen SourceとしてFPGAベースでも利用できる80186互換コアが公開されている。

　Intel自身は2007年9月28日をもって出荷を完了したが、実はRochester Electronicsが現在も供給を行っている（例えばこちら）というのは「偽物じゃないの!?　EOL品再生産の裏側」でも説明がある通り。パーソナルコンピュータ向けとしては国内だと富士通のFM-16β、海外だとTandy 2000とかHP 100LX/200LX、UNISYS ICONなどそれほど採用例は多くなく、トータルの出荷数も8086/8088に遠く及ばない。たださまざまな組み込み用途向けに、それこそ今も使われている恐ろしく息の長い製品となっている。
