シグマデルタ出力対応車載向けホール電流センサー、Melexis：EVトラクションインバーター用途に

Melexisの「MLX91229」は、シグマデルタデジタル出力を採用した車載向けホール電流センサーだ。高い耐EMI性能を備え、EVトラクションインバーターの電流検出における信号品質を向上する。

[EDN]

　Melexisのホール電流センサー「MLX91229」は、シグマデルタデジタル出力を備え、電気自動車（EV）トラクションインバーター用途で信号品質を向上する。車載システム向けに最適化されたこの出力は、強い電磁妨害（EMI）に耐えられるため、センサーとMCUの間で電気ノイズによる影響を受けやすい長いPCB配線やケーブル配線でも信号品質を維持できる。

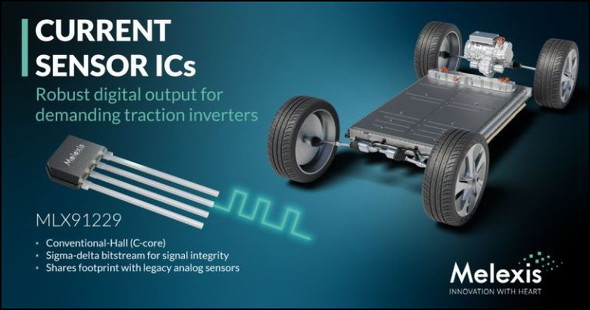

[クリックで拡大] 出所：Melexis

　アナログセンサーとは異なり、MLX91229は測定した電流をシグマデルタのビットストリームとして符号化し、絶対的な電圧レベルではなくデジタルパルスの密度によって情報を表現する。この符号化方式によって、MCUへの伝送時に電気ノイズの影響を受けにくくなる。復調処理はホストMCU側で実行するため、設計者は高速な過電流検出と高精度な電流測定のトレードオフを最適化できる。

　MLX91229は、200〜2000Aの電流検出に対応し、11m〜400mTのピーク磁界を測定できる。差動RS-422またはLVDSインタフェースを介したマンチェスター符号化データ伝送を採用している。AEC-Q100認定を取得していて、周囲温度−40〜125℃の範囲で動作する。電源は3.3Vまたは5Vを選択できる。

　MLX91229は4ピンSIPパッケージで提供され、認定販売代理店を通じて入手できる。従来のアナログセンサーとのドロップイン置き換えを想定した設計となっている。
