ウェアラブル機器開発のヒント スイッチの設計制約、どう解決？：持続血糖モニターの事例で探る（1/2 ページ）

ウェアラブル機器には、消費電力や安全性、サイズなどの点で、さまざまな設計上の制約があります。特に、電源投入や状態検出に用いるスイッチには多くの制約があります。今回は、持続血糖モニタリング装置（CGM）を例に取り、トンネル磁気抵抗（TMR）スイッチを利用して、省電力や小型化を実現する設計手法を紹介する。

[Marco Doms（Littelfuse），EDN Japan]

血糖モニタリング装置の採用が拡大

　糖尿病患者の増加や遠隔医療の普及を背景に、持続血糖モニタリング装置（CGM：Continuous Glucose Monitor）の採用が世界的に拡大しています。近年のCGMは単なる血糖測定器ではなく、スマートフォンやインスリンポンプと接続された“コネクテッド医療機器”へと進化しており、小型化、高機能化、長寿命化への要求がますます高まっています。

［クリックで拡大］

　こうした進化を支える電子回路設計では、限られた電力設計の中で、安全性、信頼性、防水性、小型化を同時に実現することが求められます。特にウェアラブル機器では、電源投入や状態検出に用いる機械式スイッチが設計上の制約となるケースが少なくありません。機械式スイッチは筐体の開口部となるため防水設計を複雑にし、接点摩耗や異物混入による故障リスクも伴います。

　さらに、CGMの多くは、数日から数週間の連続動作に加え、流通・保管期間を含めた長期信頼性が求められます。わずかな待機電流の増加や単一の機械的故障点であっても、製品寿命やユーザー体験に影響を与える可能性があります。

　このような課題に対し、磁気センシング、特にトンネル磁気抵抗（TMR：Tunnel Magnetoresistance）技術を利用した磁気スイッチは有力な解決策となります。TMRスイッチは、封止された筐体のまま非接触で起動（アクティベーション）機能を実現できるだけでなく、ナノアンペアレベルの超低消費電力で動作するため、CGMをはじめとするウェアラブル医療機器との親和性が非常に高い技術です。

　本稿では、CGMにおける磁気センシングの役割を整理するとともに、TMR磁気スイッチの動作原理やホール効果センサーとの違いについて解説します。また、アクティベーションや装着位置確認、設計上の制約についても紹介し、CGM設計においてTMRセンシングが有効となる理由を考察します。

コネクテッドヘルスケアにおけるCGMの役割

　CGMは単なる計測器にとどまらず、コネクテッドヘルスケアの中核を担うプラットフォームへと進化しています。皮膚の下に挿入されたセンサーが間質液中のグルコース濃度を測定し、図1に示すように、スマートフォン、インスリンポンプ、またはクラウドベースの管理システムへワイヤレスで測定値を送信します。

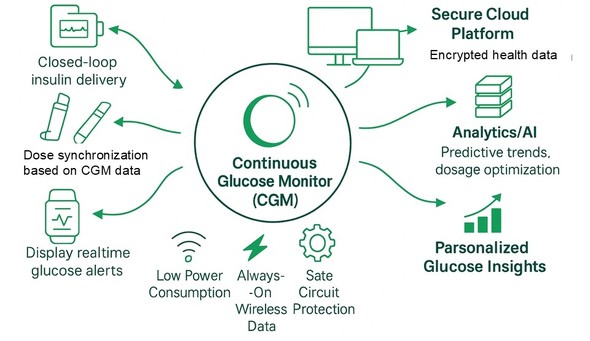

図1. コネクテッドドラッグデリバリーシステムの例［クリックで拡大］

　CGMの効果は既に確立されており、血糖変動の低減、HbA1c値の改善、低血糖エピソードの減少が報告されています。技術の成熟とともに、CGMの適応対象は2型糖尿病、妊娠糖尿病、さらには糖尿病予備群の患者にまで広がり、予防医療や慢性疾患ケアにおける重要性が高まっています。

　設計の観点では、CGMは、常時接続／常時稼働型のコネクテッド医療システムへと進化するヘルスケア分野のトレンドを象徴しています。こうしたシステムでは、安全性、データの完全性、エネルギー効率のいずれも重要な設計要件となります。

システムアーキテクチャと設計上の制約

　典型的なCGMシステムは、以下のモジュールで構成されます（図2）。

• グルコースセンサーおよびアナログフロントエンド（AFE）：バイオセンサーからのマイクロボルトレベルの信号を増幅・調整
• マイクロコントローラー（MCU）：データ処理、アルゴリズムの実行、Bluetooth Low Energyまたは独自プロトコルによる無線通信を管理
• 電源管理回路：小型の充電式または使い捨てバッテリーからのエネルギーを調整
• 無線インタフェース：測定値を周辺機器やスマートフォン、クラウドプラットフォームに送信
• 温度センシング、保護および、アクティベーション回路：動作の安全性を確保し、ユーザーインタラクションを実現

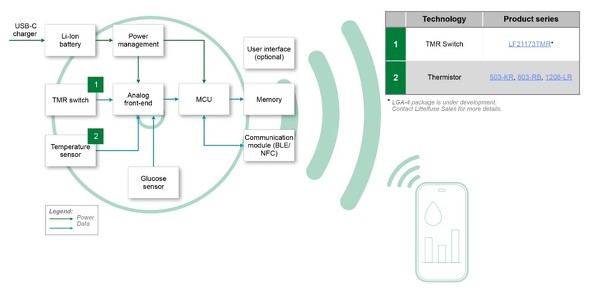

図2. CGMシステムの簡略ブロック図［クリックで拡大］

　これらのモジュールは全て、動きや発汗、温度変動、静電気放電（ESD）にさらされながら、1回の充電で7〜14日間継続して動作しなければなりません。各部品のサイズ、熱特性、電力効率は、患者の快適さと製品の使いやすさを直接左右します。
