車載USB充電向け降圧コントローラー、Diodes：USB Type-C PD 3.1ソース制御を統合
Diodesは、USB Type-C PD 3.1ソースコントローラーを統合した車載向け同期整流降圧コントローラー「APK43070Q」を発表した。最大140WのUSB Type-C充電に対応し、複数ポート構成の設計を簡素化する。

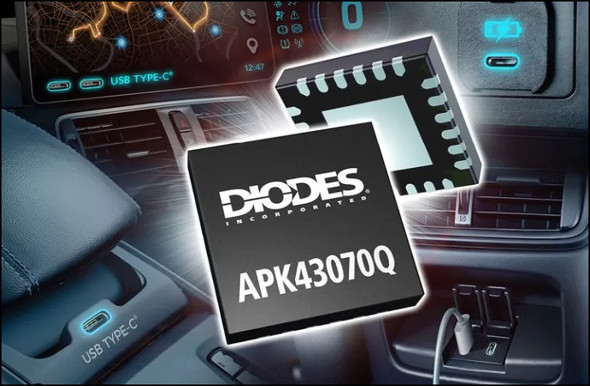

Diodesの同期整流降圧コントローラー「APK43070Q」は、USB Type-C PD 3.1ソースコントローラーを統合し、車載向けの単一ポートおよびマルチポート充電設計を簡素化する。4〜36Vの入力電圧で動作し、最大140WのUSB Type-C充電を可能にする。同製品は、最大28VのUSB Extended Power Range（EPR）およびAdjustable Voltage Supply（AVS）をサポートするほか、最大21VのStandard Power Range（SPR）およびProgrammable Power Supply（PPS）にも対応する。
同製品は統合ドライバー、最適化されたデッドタイム、および高められたゲート駆動電圧を備え、外付けNチャネルMOSFETを用いた中〜高出力の充電を高効率で実現する。これにより、熱特性と電力損失のバランスを考慮しながら、MOSFETを柔軟に選択できる。さらに、VIN DCパススルーモードによって、ハイサイドMOSFETをVBUSスイッチとして動作できるため、追加の出力スイッチが不要となり、コンバーター性能をさらに向上させる。
コントローラー／ターゲットのアドレッシング方式を採用したI2Cインタフェースにより、外部MCUを用いることなく、抵抗の選択によって最大8つのUSB Type-Cポート間で電力共有を実現できる。APK43070Qは、過電圧保護、過電流保護、低電圧保護、および温度保護機能も備える。
APK43070Qの価格は、1000個購入時で1個当たり0.80米ドルだ。
