テクラボで始めるマイコン超入門 〜読めば分かるCPU・メモリ・周辺機能〜：基本に立ち返って解説（1/4 ページ）

今回はマイコン（マイクロコンピュータ／マイクロコントローラー）の概要やメリット、開発に必要な情報など入門的な内容を解説します。

[リョーサン菱洋]

本連載はリョーサン菱洋が運営するマガジンサイト「リョーサン菱洋テクラボ」に掲載された記事を転載しています。本記事は2024年9月30日に公開されたものです。

　マイコンを使用した開発の第一歩として、必要な情報やノウハウを解説します。マイコンの仕組みや機能について解説し、すでに設計に携わっている方にも、基本に立ち返って学んでいただける内容です。また、設計におけるポイントや注意点についても解説し、理解を深めることを目的としています。

1. マイコンとは？

　さまざまな機器に組み込まれ、利用される小さなコンピュータは「マイクロコンピュータ」や「マイクロコントローラー」、略して「マイコン」と呼ばれます。「MCU（Micro Controller Unit）」とも呼ばれ、CPU、メモリ、周辺機能を1チップに集積したものを「シングルチップマイコン」と呼びます。PC、カメラ、スマートフォン、冷蔵庫、洗濯機、そして自動車に至るまで、あらゆる電化製品にマイコンが組み込まれています。

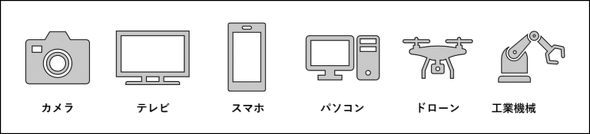

電化製品例

マイコンを使うメリット

　トランジスタやダイオードの単体素子だけを用いた回路構成（ディスクリート）や専用回路と比較して、マイコンを使用するメリットについて、以下の4点が挙げられます。

　1. 標準品としての入手性

　マイコンは標準品であり、入手も容易です。使用したい機能に応じて幅広いラインアップから選定できます。また、専用回路と比較して、動作を変更する度に電子部品を組みなおす必要がありません。そのため、設計や開発に掛かる時間や費用を削減することが可能です。

　2. 部品数の削減

　マイコンにはさまざまな周辺機能が搭載されています。そのため、総合的な部品数を削減することが可能です。また、部品数の削減により、故障発生リスクの低減や、製品サイズの最小化を実現できます。

　3. 柔軟なシステム構成

　マイコンはソフトウェアによって、システムの構成を自由に構築することが可能です。そのため、専用回路と比較してシステム構成をプログラムで容易に変更できます。

　4. ソフトウェア交換の容易さ

　マイコンのソフトウェアは交換可能であり、プログラムを更新することで、機能の変更や追加が可能です。また、既存のソフトウェアを流用できるため、安価かつ容易に別のシステムを開発できます。
