3.3kV IGBTに600／800A定格品　ミネベアパワーデバイス：大型産機の電力システム向け

ミネベアパワーデバイスは、定格電圧3.3kVの低インダクタンスIGBTモジュール「LV-nHPD2」シリーズに、600A定格の「MBM600FS33G2」、800A定格の「MBM800GS33G2」を追加した。独自の次世代チップ「サイドゲート構造IGBT（G2版）」を搭載する。

» 2026年07月15日 09時00分公開

[EDN Japan]

　ミネベアパワーデバイスは2026年7月、定格電圧3.3kVの低インダクタンスIGBTモジュール「LV-nHPD2」シリーズに、600A定格の「MBM600FS33G2」、800A定格の「MBM800GS33G2」を追加した。450A定格の従来品「MBM450FS33F」を含め、ユーザーが求める出力電流や動作温度条件に基づいて3タイプから選択できる。

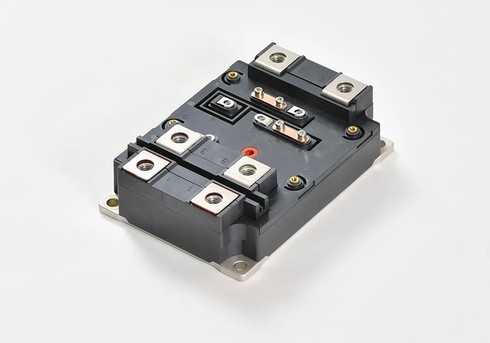

低インダクタンスIGBTモジュール「LV-nHPD2」シリーズ出所：ミネベアパワーデバイス

サイドゲート構造IGBT（G2版）を搭載

　新開発の2製品は、独自の次世代チップ「サイドゲート構造IGBT（G2版）」を搭載している。従来の450A定格品と比べ、VCE（sat）を約25％、Eon＋Errを約30％低減し、電力変換効率の向上や冷却機構の簡素化、装置全体の小型化に寄与する。

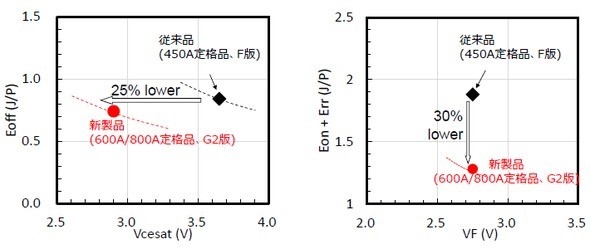

従来品（F版）と新製品（G2版）の損失トレードオフ比較（測定条件：Ic＝600A、Tj＝150℃）出所：ミネベアパワーデバイス

　パッケージは、3製品とも業界標準サイズの「LV-nHPD²」を採用。同一の筐体設計を維持しつつ、出力定格を450A、600A、800Aに変更できる。並列接続時の電流アンバランスを抑え、メガワット級のシステムまで柔軟に拡張可能だ。

　800A定格品のMBM800GS33G2は、焼結銅（Cu）接合と高強度Alワイヤ接合を採用した。欧州の鉄道規格プロジェクト「Roll2Rail」の目標値に対し、3倍以上になる350万サイクルの高いパワーサイクル耐量を確認している。

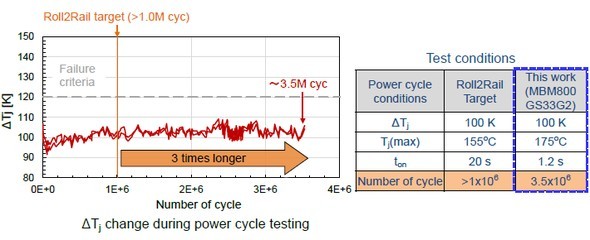

「MBM800GS33G2」のパワーサイクル試験結果と測定条件出所：ミネベアパワーデバイス

　最大接合部温度は、MBM600FS33G2が150℃、MBM800GS33G2が175℃。回路構成は2in1（ハーフブリッジ）になる。主な用途として、鉄道車両や電力インフラ、モータードライブ装置などの大型産業機器の電力変換システムを見込む。
