xEV向けに高耐圧MLCCを開発、Samsung子会社：1210サイズで1000V、33nF
Samsung Electro-Mechanicsの高耐圧MLCCは、xEV向けCLLC共振コンバーター用に設計した製品である。高安定C0G誘電体を採用し、高周波共振回路に適する。

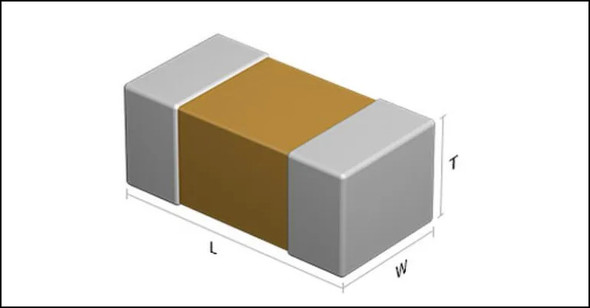

Samsung Electro-Mechanicsの高耐圧MLCC「CL32C333JIV1PN#」は、バッテリーEVやプラグインハイブリッド車（PHEV）などの電動車（xEV）用途を対象とするCLLC共振コンバーター向けに設計している。1210パッケージ（3.2×2.5mm）と小型の同製品は定格1000Vで静電容量33nFを実現。C0G誘電体を採用し高い安定性を備えている。
同製品は、−55〜＋125℃の温度範囲にわたり静電容量を維持。温度およびバイアスに対する感度が小さいため、電気的安定性が効率や制御マージンに直接影響する高周波共振タンク回路に適している。この表面実装コンデンサーによって、設計者は、高電圧CLLC共振コンバーター設計において、信頼性を損なうことなく部品点数と実装面積の削減が可能になるとしている。
同社はCL32C333JIV1PN#に加え、1210サイズのC0Gコンデンサーを2製品提供。CL32C103JXV3PN#は1250Vで10nF、CL32C223JIV3PN#は1000Vで22nFを提供する。これら3製品はいずれも、独自の微粒子セラミックおよび電極材料と高精度積層プロセスを用いて製造していて、EV充電システム向けに最適化している。
CL32C333JIV1PN#、CL32C103JXV3PN#、CL32C223JIV3PN#は既に量産中だ。
