0～40mmのストロークを高精度に測定するリニア位置センサー、Vishay：12μm分解能と1000万回超の寿命を実現

Vishayのリニア位置センサー「40 LHE」は、0～40mmのストロークをフルストローク精度±1％で測定する。ホール効果技術を採用し、12μmの分解能と1000万回を超える寿命を実現していて、微小変位を監視するサーボループモーション制御システムに適している。

» 2026年04月23日 12時30分公開

[EDN]

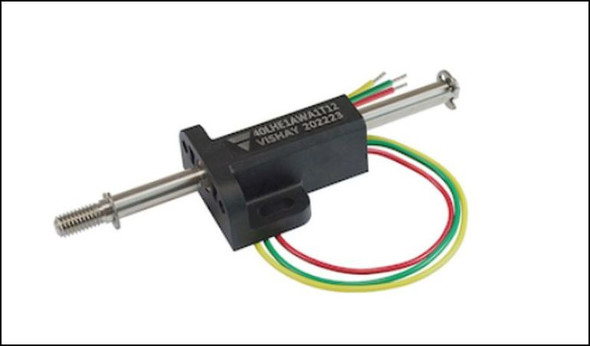

　Vishayのリニア位置センサー「40 LHE」は、0～40mmのストロークをフルストローク精度±1％で測定する。ホール効果技術を採用し、12μmの分解能と1000万回を超える寿命を実現していて、微小変位を監視するサーボループモーション制御システムに適している。代表的な用途として、インフラ健全性監視（クラックメーター）、インライン工程測定、産業用および医療用ロボットのグリッピング、電動バイクやオートバイのスロットル／ペダル検知がある。

[クリックで拡大] 出所：Vishay

　過酷環境向けに設計された40 LHEは、－40～＋85℃で動作し、IP67のシーリング性能を備える。最大20gの高周波振動と最大50gの衝撃に耐え、逆電圧（－10VDC）および過電圧（＋20VDC）に対する入力保護機能も内蔵する。

　35×14.5×28mmの小型設計で、水平または垂直に設置できる2つの前面取り付け穴を備える。スプリングリターン付きと無しの両仕様を用意し、アナログレシオメトリック出力またはPWM出力を選択できる。推奨負荷抵抗は1kΩである。電源は5VDC±10％で動作し、消費電流は標準で16mA未満である。

　40 LHEのサンプル品および量産品は現在提供中で、リードタイムは12週間。
