ヒューマノイドでも活用見込む TDK独自樹脂電極MLCCに10μF品：部品数／実装面積を半減

TDKは独自の樹脂電極構造を採用した積層セラミックコンデンサー（MLCC）「CNシリーズ」において、X7R特性で定格電圧100V／静電容量10μFのモデルを開発したと発表した。「従来品の2倍の大容量化」（TDK）により、部品数や実装面積の半減に寄与するとしている。

[杉山康介，EDN Japan]

　TDKは2026年9月8日、独自の樹脂電極構造を採用した積層セラミックコンデンサー（MLCC）「CNシリーズ」において、X7R特性で定格電圧100V／静電容量10μFのモデルを開発したと発表した。すでに量産を開始している。

CNシリーズ［クリックで拡大］出所：TDK

従来品の2倍の大容量化を実現

　MLCCの端子部に樹脂層を設けることで、基板からの応力による影響を緩和して信頼性を向上できる。しかし従来の樹脂電極品の場合、端子全面を樹脂層で覆うため、樹脂電極を採用しない一般品と比べて抵抗が増加する、という課題がある。TDKのCNシリーズは、端子の基板実装面のみを樹脂層で覆う独自構造によって、信頼性を確保しつつ一般品と同等の抵抗を実現した製品だ。

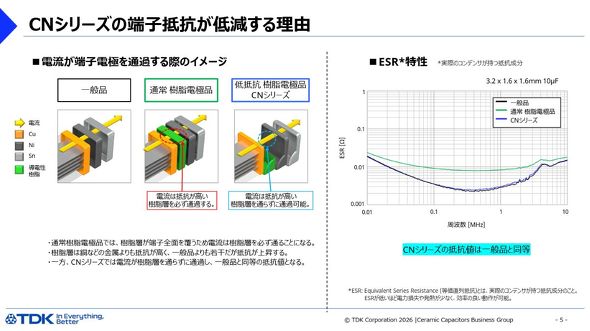

TDK独自の樹脂電極構造［クリックで拡大］出所：TDK

　今回の新開発品では、材料の選定や設計の最適化によって10μFの静電容量を実現。TDKの担当者は「CNシリーズの従来品（4.7μF）と比べて2倍の大容量化を実現した。3225サイズ（3.2×2.5×2.5mm）でX7R特性100VのMLCCとして、業界最高水準の大容量品になる」とする。

　車載グレードの「CNAシリーズ」と一般グレードの「CNCシリーズ」2種類を用意していて、サンプル価格はCNAシリーズが55円、CNCシリーズが50円になる。製造は本荘工場（秋田県由利本荘市）西サイトで、当初の生産予定台数は月間100万個だ。

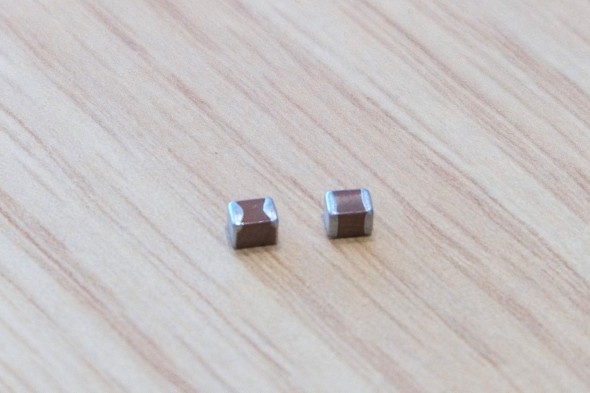

左が樹脂電極品で右が一般品［クリックで拡大］

ヒューマノイドでも採用を見込む

　主な用途として、AIサーバや電動車（xEV）、ヒューマノイドなどで採用が進む48V電源を想定する。特にAIサーバでの引き合いを見込んでいて、「従来品の2倍の大容量化によって、使用部品数や実装面積の半減が可能だ」（TDK担当者）とする。

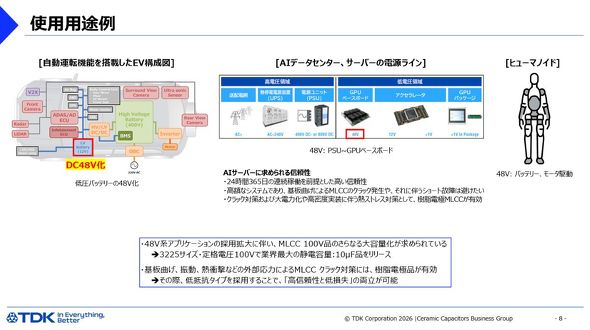

AIサーバ、xEV、ヒューマノイドなどで採用見込む［クリックで拡大］出所：TDK

　TDKのMLCCとして、主な想定用途にヒューマノイドを挙げるのは、今回が初めてだという。「これまでTDKは車載メインでMLCCを展開してきたが、昨今はAIサーバ需要が大きく伸びている。さらに先を見据える意味でヒューマノイドを挙げた。これから仕様が定まっていく段階だが、48V駆動や高信頼性などは重要な要素になると考えられるため、樹脂電極品を含めさまざまな選択肢を用意したい」（TDK担当者）
