「世界最小」0201MサイズNTCサーミスタ、村田製作所：従来品から実装面積60％削減

村田製作所は、世界最小となる0201MサイズのNTCサーミスタ「NCU01シリーズ」を開発した。従来最小品の0402Mサイズと比較して実装面積を約60％削減しながら、同等の温度検知特性を実現する。2026年10月にサンプル提供を開始し、2027年中に関係製品の量産を開始する予定だ。

[EDN Japan]

　村田製作所は2026年10月、0201Mサイズ（0.25×0.125mm）のNTCサーミスタ「NCU01シリーズ」を開発したと発表した。同月からサンプル提供を開始し、2027年中の量産開始を予定している。抵抗値100kΩ品、10kΩ品から展開し、ラインアップを順次拡充する予定だ。

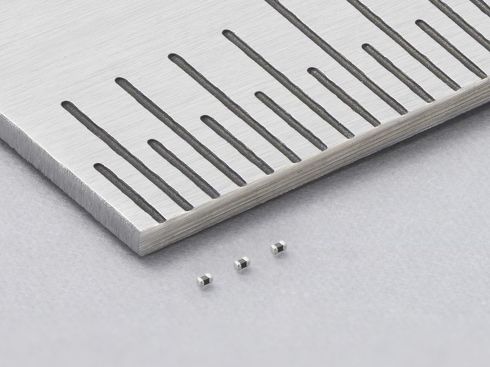

NCU01シリーズ［クリックで拡大］出所：村田製作所

従来最小品から実装面積60％削減しつつ性能維持

　近年のスマートフォンやウェアラブル機器などの小型化／高機能化に伴い、基板上やモジュール内部では高密度実装が進んでいて、限られたスペースに搭載できる小型NTCサーミスタの需要が高まっている。一方、NTCサーミスタは小型化するほど高精度な加工や製造が難しくなり、安定した温度検知特性の維持が技術的な課題とされる。

　同製品は、独自のセラミック材料技術や高精度加工技術、構造および製造プロセスの最適化により、「世界最小」（同社）となる0201Mサイズを実現。同社従来最小品の0402Mサイズ（0.4×0.2mm）と比較して、実装面積を約60％削減しながら、同等の抵抗値許容差±1％およびB定数許容差±1％を達成している。限られた実装スペースでも発熱部品の近くに配置できるため、発熱部品の温度変化を捉えやすくなるという。

　スマートフォンやウェアラブル機器などの基板における温度監視や、ICパッケージ、SiP（System in Package）モジュールなどの温度監視での利用を想定している。

※本記事は制作段階で生成系AIを利用していますが文責は編集部に帰属します（ITmedia AI倫理ポリシー）。
