定格100V／容量10μFで「世界最小」MLCC、村田製作所：リード式で基板外実装にも対応

村田製作所は、リードタイプ積層セラミックコンデンサー「RCE」「RDE」シリーズに定格電圧100VDC、静電容量10μF製品を追加し、量産を開始した。サイズは5.5×4.0×5.0×17.5mmで、「同タイプのコンデンサーとしては世界最小サイズ」（同社）になるという。

» 2026年09月14日 09時00分公開

[EDN Japan]

定格電圧100VDC品で静電容量10μFに大容量化

リードタイプMLCC「RCE」「RDE」シリーズ［クリックで拡大］出所：村田製作所

　村田製作所は2026年8月、リードタイプ積層セラミックコンデンサー（MLCC）「RCE」「RDE」シリーズに定格電圧100VDC、静電容量10μF製品を追加し、量産を開始した。

　サイズは5.5×4.0×5.0×7.5mmで、「同タイプのコンデンサーとしては体積と高さで世界最小サイズになる」（同社）という。

　新たにラインアップに加わったのは、自動車パワートレイン、セーフティ機器向けの「RCEC72A106K3」と、民生機器、産業機器向けの「RDEC72A106K3」の2製品だ。これまで定格電圧100VDC品の最大静電容量は4.7μFだったが、10μFに大容量化した。また定格電圧も、同サイズで静電容量10μFの従来品（50VDC）に比べ約2倍に拡張している。

　リード線をMLCCに取り付け、樹脂でモールドした構造を採用している。基板のたわみや振動、熱膨張などによる機械的ストレスをリード線で和らげ、コンデンサー本体にかかる負荷を低減する。基板上へ実装するチップコンデンサーでは配置しにくい、基板外などへの実装にも対応する。

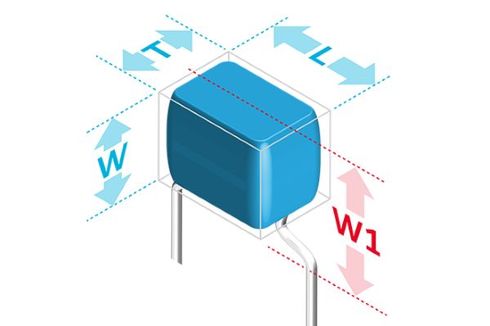

同タイプとして体積／高さで世界最小サイズを実現［クリックで拡大］出所：村田製作所

　使用温度範囲は－55～＋125℃で、温度特性はX7S。静電容量許容差は±10％だ。48V電源システムを採用する機器での使用を想定する。
