順方向降下電圧40％低減、車載オルタネーター用ダイオード　サンケン電気：50Aの大電流対応

サンケン電気は、車載オルタネーター用ダイオード「SG-K17VLEFGR」「SG-K17VLEFGS」の量産を開始した。両製品は極性が逆で、組み合わせて使用することでブリッジ回路を省スペースで構成できる。

» 2025年07月08日 09時00分公開

[EDN Japan]

　サンケン電気は2025年6月、車載オルタネーター用ダイオード「SG-K17VLEFGR」「SG-K17VLEFGS」の量産開始を発表した。両製品は極性が逆のため、組み合わせて使用することでブリッジ回路を省スペースで構成できる。

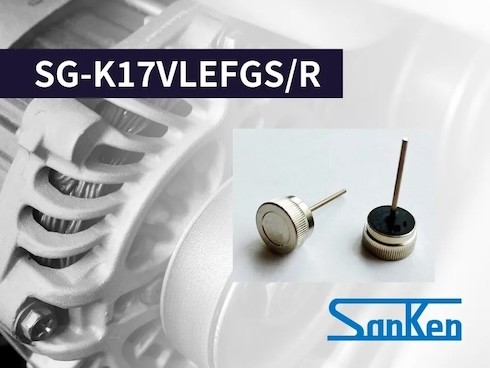

車載オルタネーター用ダイオード「SG-K17VLEFGR」「SG-K17VLEFGS」出所：サンケン電気

　両製品は、平均順方向電流50Aに対応しつつ、順方向降下電圧（VF）が同社従来品比約40％減の最大0.67Vとなった。これによってオルタネーター回路の高効率化、燃費向上に寄与するとしている。

　また、ツェナーダイオード特性を有していて、サージ耐量は500A。JASO A-1規格に準拠し、12Vバッテリーを用いた車載オルタネーター回路に適する。

応用回路例出所：サンケン電気

プレスフィット型パッケージ採用

　接合部温度および保存温度は－40～＋200℃。5000サイクルの熱疲労試験をクリアしている。端子部は鉛フリーで、RoHS指令に準拠した。

　パッケージは、高放熱のプレスフィット型を採用。スルーホールに圧入するだけで実装できるため、はんだ付けが不要だ。

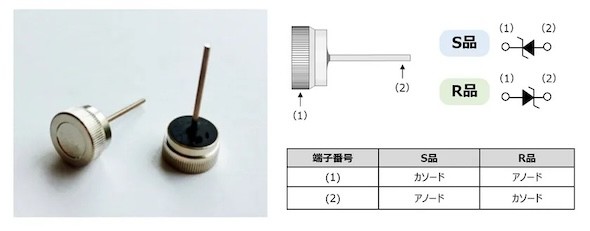

プレスフィット型パッケージ出所：サンケン電気
