車載USB 3.2とDisplayPortを強化、Diodesのリタイマー：自動車スマートコックピットに

Diodesのビットレベルリタイマー「PI2DPT1021Q」は、車載スマートコックピット向けにUSB 3.2およびDisplayPort 1.4の高速接続を実現するという。

» 2026年01月30日 12時30分公開

[EDN]

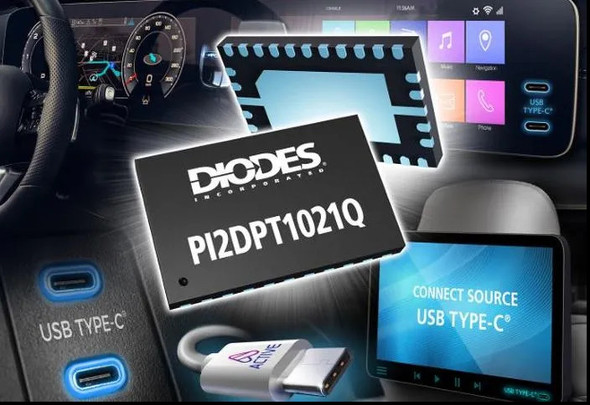

　Diodesのビットレベルリタイマー「PI2DPT1021Q」は、自動車向けスマートコックピットおよびインフォテインメントシステムにおいて、高速USBおよびDisplayPort（DP）の接続性を実現する。10Gビット/秒（bps）の双方向通信を可能にするこのデバイスは、さまざまな車載USB Type-Cアプリケーション向けにUSB 3.2およびDP 1.4規格をサポートする。

[クリックで拡大] 出所：Diodes　

　このリタイマーは4:4チャネル構成で、I²C経由でさまざまなモードに設定できる。具体的には4レーンDP、2レーンDPと1レーンUSB 3.2 Gen 2、または1レーンもしくは2レーンのUSB 3.2 Gen 2に対応する。AEC-Q100 Grade 2に準拠し、動作温度範囲は－40℃～＋105℃だ。

　信号の完全性を維持するため、受信側の適応型イコライゼーションを備えていて、5GHzにおいて最大－23dBのチャネル損失を補償。また、信号入力から出力までのレイテンシーは1ナノ秒未満と低く、USBおよびDPデバイス間の良好な相互運用性を確保する。そのほか、ジッタークリーニング、適応型連続時間線形イコライザー（CTLE）、および調整を選択できる3タップのトランスミッターなどの機能を備えている。
