1000BASE-T1対応車載コネクター、日本航空電子工業：1Gビット/秒の通信速度に対応

日本航空電子工業は、車載イーサネット対応コネクター「MX74」シリーズに、1000BASE-T1対応品を追加した。1Gビット/秒の通信速度に対応する。

» 2026年02月02日 09時00分公開

[EDN Japan]

　日本航空電子工業は2026年1月、車載イーサネット対応コネクター「MX74」シリーズに、1000BASE-T1対応品を追加した。1Gビット/秒の通信速度に対応する。

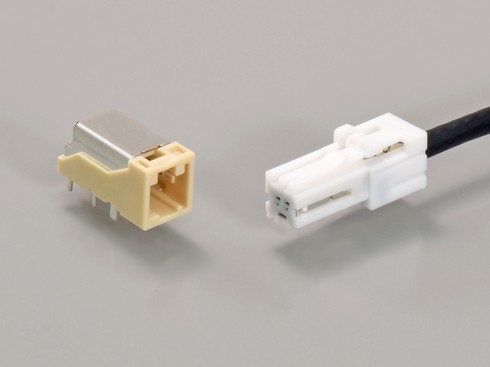

「MX74」シリーズの1000BASE-T1対応品出所：日本航空電子工業

1000BASE-T1通信に対応

　同製品は、一対のツイストペアケーブルで最大1Gビット/秒の転送を可能にする、車載イーサネット規格の1000BASE-T1通信に対応した。シールド性能は、車載イーサネット仕様の規格団体Open Allianceが策定する「Channel and Component Requirements for 1000BASE-T1 Link Segment Type A（STP）Ver2.0」で規定するClass1に準拠し、車載環境で求められる高い信頼性を確保した。

　プラグ側は幅10.3mm、高さ11.35mm、レセプタクル側は幅9.5mm、高さ12.5mmで、小型かつ低背な設計だ。これにより、ソフトウェア定義型自動車（SDV）の機器、部品の省スペースな実装に寄与する。

　定格電流は3Aで、定格電圧は30V。絶縁抵抗は、嵌合状態で100MΩ以上になる。1.2～1.6mmの基板に対応し、ケーブル径4.1mm（AWG#26）のSTP電線に適用できる。使用温度範囲は－40～＋105℃（通電による温度上昇含む）だ。
