小型家電向け100W GaNコンバーター、ST：700V耐圧GaN内蔵

STマイクロエレクトロニクスは、100W対応の高電圧GaNコンバーター「VIPerGaN100W」「VIPerGaN100WB」を発表した。コーヒーメーカーや小型家電などでの電源設計に適する。

» 2026年06月03日 09時00分公開

[EDN Japan]

　STマイクロエレクトロニクスは2026年5月、100W対応の高電圧窒化ガリウム（GaN）コンバーター「VIPerGaN100W」「VIPerGaN100WB」を発表した。すでに販売を開始していて、1000個購入時の単価は約1.25米ドル（約200円）だ。

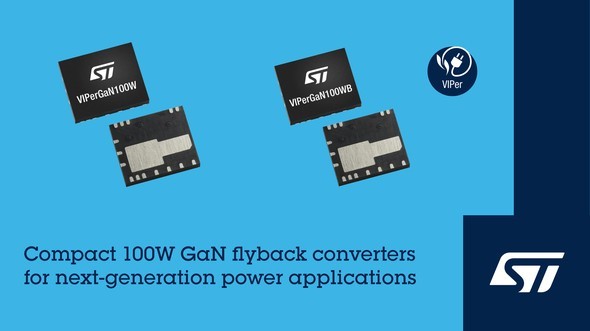

100W対応高電圧GaNコンバーター「VIPerGaN100W」「VIPerGaN100WB」出所：STマイクロエレクトロニクス

　VIPerGaN100Wは最大3.5A、VIPerGaN100WBは最大4.2Aのドレイン電流制限に対応した。後者は最大125Wの短時間ピーク出力をサポートする。ともに85～265VのAC入力に対応していて、185V電源から100Wを供給可能。コーヒーメーカーや小型家電、エアコンなど、モーターや電磁弁を搭載した誘導性負荷機器向けの電源設計に適する。

　700V耐圧のGaNパワートランジスタを内蔵し、オン抵抗を0.27Ωに抑えた。GaNゲートドライバーとフライバックコンバーターも集積し、ゲート抵抗やインダクタンスの微調整なしでスイッチング性能を最適化できる。

無負荷時の消費電力を30mW未満に抑制

　内蔵したフライバックコンバーターは、ゼロ電圧スイッチングによる擬似共振モードで動作する。軽負荷時には周波数フォールドバック、中負荷時にはバレースキッピングを用いてスイッチング周波数を制御。広い負荷範囲で高効率な動作が可能だ。

　同社独自のバレーロック機能も搭載。オーディオ周波数帯域での変動を抑えて静音動作を図った。無負荷時はバーストモード動作により消費電力を30mW未満に抑える。

　ライン電圧のフィードフォワード制御により入力電圧変動時でも安定した出力を維持する。ダイナミックブランキング時間制御によってスイッチング損失も低減した。過電圧保護、過熱保護、ブラウンインおよびブラウンアウト保護機能も備える。パッケージは5×6mmのQFNを採用した。

　同社はVIPerGaN100Wを用いた100W USB Type-C Power Delivery 3.0アダプター向けレファレンス設計「EVLVIPGAN100WP」も開発した。5V／3Aから20V／5Aまでの5種類の出力設定に対応。ピーク効率が92％超、電力密度が24W/in³となっている。
