単体でIPX7を実現するスプリングコネクター　設計自由度が向上：接触追従性と防水性を両立

ヨコオは、単体でIPX7相当の防水性能を備えた「単ピン防水スプリングコネクター」を開発した。内部に特殊なシーリング部品を組み込むことで、水の侵入を防ぎつつピンが滑らかに動作する構造を採用している。

» 2026年08月21日 09時00分公開

[EDN Japan]

「単ピン防水スプリングコネクター」［クリックで拡大］出所：ヨコオ

　ヨコオは2026年7月、単体でIPX7相当の防水性能を備えた「単ピン防水スプリングコネクター（SPC）」を開発した。同月末よりサンプル提供を開始する。

　同開発品は、SPC内部に特殊なシーリング部品を組み込むことで、水の侵入を防ぎつつピンが滑らかに動作する構造を採用した。これにより、振動や衝撃に対するスプリングコネクターの高い接触追従性を維持しながら、雨天環境や洗浄工程にも対応するIPX7相当の防水性能を備えている。

　従来の防水SPCは、ハウジングやガスケットなど複数の部品を組み合わせて防水性を確保するため、大型化しやすいという課題があった。同製品はSPC単体で防水性能を備えていて、部品点数の削減に寄与する。ピン配置の自由度が高まり、小型化や設計の自由度向上につながる。

電源接続にも対応

　信号接続だけでなく、比較的大きな電流を扱う電源接続にも対応する。定格は24V／3Aで、接触抵抗は50mΩ以下。2万回の挿抜耐久性を有する。同社はドローンや配送ロボット、産業機器など、屋外や水濡れ環境でも高い接続信頼性を要する機器を用途に想定している。

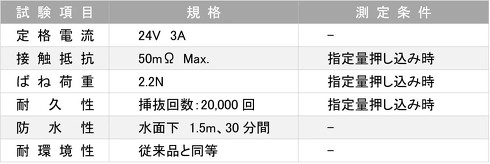

製品仕様［クリックで拡大］出所：ヨコオ

　近年はAI技術の進展を背景に、エッジAIデバイスやウェアラブルデバイス、モビリティ関連機器、産業用IoT機器などが屋内外のさまざまな環境で利用されるようになっている。こうした機器では、小型化や軽量化に加え、雨天や洗浄工程など水にさらされる環境でも安定した電源、信号接続を維持することが求められている。

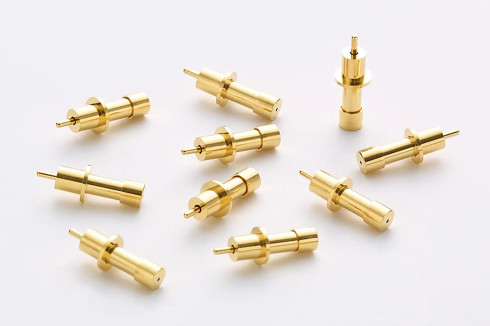

単体でIPX7相当の防水性能を実現［クリックで拡大］出所：ヨコオ
