「AI BOX」と書かれてあるけど違くない？ CarPlay無線アダプターを分解：ふしぎな基板構成

Apple Carplay用のワイヤレスアダプターを分解してみる。外箱には、なぜか「AI BOX」と書かれてあるけど……。

[Brian Dipert，EDN]

　車載ディスプレイにAndroidタブレットの機能を追加できる筐体が「AI BOX」だが、世の中には、消費者を混乱させるような製品も少なからず存在する。今回は「なぜか外箱には『AI BOX』と書かれているが、実態はApple CarPlay対応機器向けを無線化するワイヤレスアダプター」を分解してみる。

ワイヤレスアダプターが入っていた外箱。YUDOFICALなどのブランドから販売されているワイヤレスアダプターのようだ［クリックで拡大］

　箱を開けて、中身をのぞいてみよう。

USB-AからUSB-Cに変換するアダプター（右の写真）も同梱されていた［クリックで拡大］

　そして、ワイヤレスアダプター本体の外観。

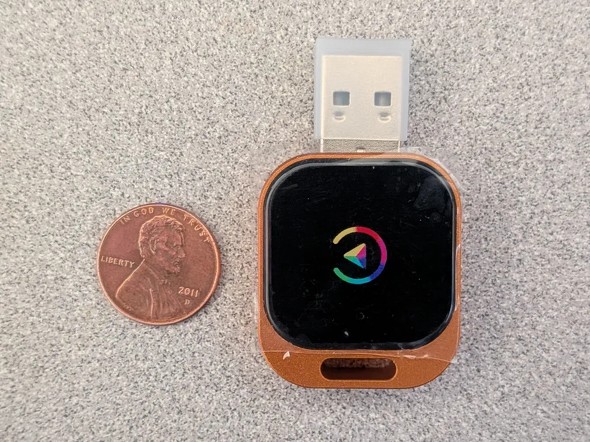

ワイヤレスアダプター本体［クリックで拡大］

　アダプターを分解して、中の基板を取り出してみる。

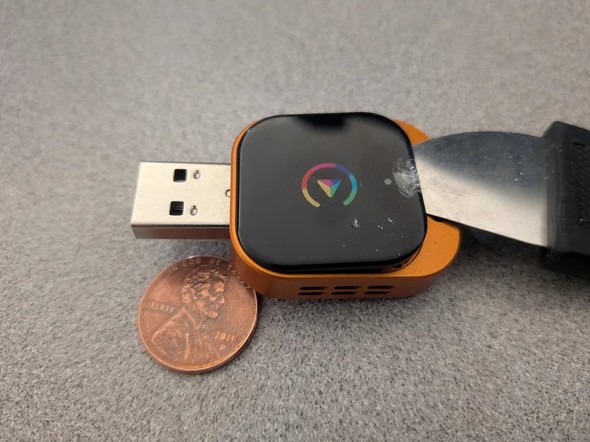

上部のディスプレイをはがす［クリックで拡大］

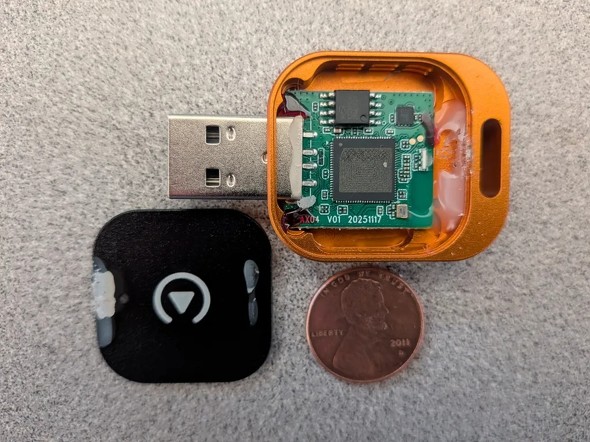

メイン基板が見えた［クリックで拡大］

　一番大きなICは恐らくアプリケーションプロセッサで、その上部には、巧妙なマーキングパターンが見られる。ただ、これに関する有用な情報は一切ないため、何らかの判断をすることは難しい。Armベースのプロセッサと推測されるが、確定的なことは何もいえない。

　他の2つのICのうち、1つにはXTX TechnologyのシリアルNORフラッシュメモリ「XT25F128F」と刻印されていて、システムファームウェアや各種データが格納されていると思われる。その右側には、「B11」「3959」「2512」と刻印された小型チップが実装されているが、これが何であるかは分からなかった。

　基板右下には24MHzの水晶発振子が実装されている。アプリケーションプロセッサに発振信号を供給しているのだろう。右端には多機能LEDがあり、その光は内蔵されたライトパイプを通じて上部（ディスプレイ上部だろうか）に送られている。

　次に、基板裏面を見てみよう。

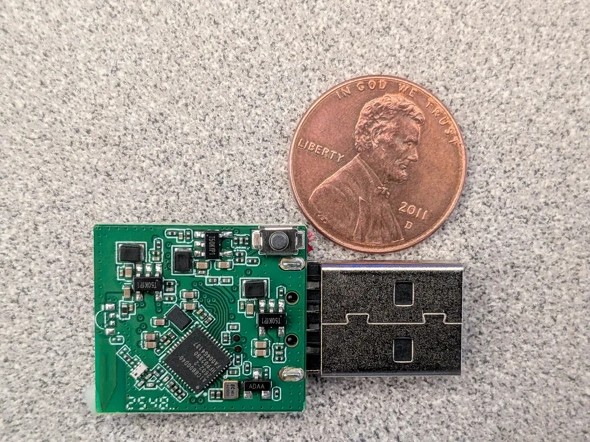

基板裏面の様子［クリックで拡大］

　ここで最も大きなシリコンチップは、中国・深センを本拠地に構えるTrolinkTek Technology製のデュアルバンドWi-Fi＋Bluetoothコントローラー「AIC8800M40」である。その左側にはPCB内蔵アンテナがあるものの、アンテナは1つしか確認できないため、2.4GHzと5GHzの両方の帯域をどのように処理しているのかは不明だ。

　この基板上の特定のエリアには、“奇妙”な端子数を持つパッケージのデバイスが4つ配置されている。そのうち3つ（全て5端子）には「t50KfP1」と刻印されていて、もう1つの3端子デバイスには上面に「ADAA」と刻印されている。これらはトランジスタ（5ピンのものはデュアル）ではないかと推測している。そして、前述のアンテナから対角線上の反対側の角に、ユーザーがアクセスできないSPST（Single-Pole Single-Throw）スイッチが見つかった。実に奇妙である。

【翻訳／編集：EDN Japan編集部】
