600V対応の小型スナップイン電解コンデンサー、Vishay：DCバス設計を簡素化

Vishayの193 PUR-SIシリーズは、最大600Vの定格電圧に対応する小型スナップイン型アルミ電解コンデンサーだ。高いリップル電流性能と長寿命を備え、DCバス設計の簡素化と信頼性向上に貢献する。

[EDN]

　Vishayは、小型スナップイン型アルミ電解コンデンサー「193 PUR-SI」シリーズに、550Vおよび600Vのオプションを追加した。同社によると、このコンデンサーは同等サイズの標準部品と比較して最大30％高いリプル電流に対応し、より長い有効寿命を実現している。

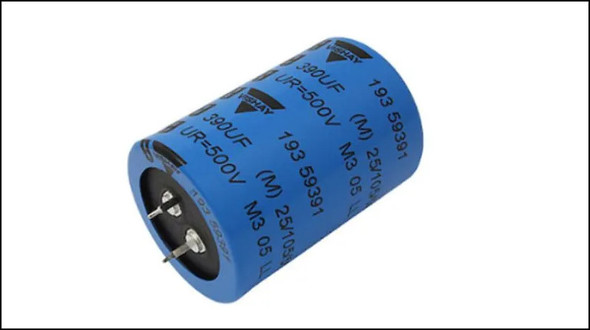

[クリックで拡大] 出所：Vishay

　設計者は通常、最大1100VのDCバス電圧に対応するため、各デバイスに電圧バランス用抵抗を並列接続した400〜450Vのコンデンサーを3個直列に接続する。この方法は有効ではあるものの、設計の複雑さを増し、潜在的な故障ポイントを増やす要因となる。

　最大600Vの定格電圧を備える193 PUR-SIファミリーを用いることで、より少ないコンデンサーで最大1100VのDCバス電圧に対応できる。これにより電圧バランス用抵抗が不要になり、PCBスペースを節約できるとともに、BOM（部品表）コストを削減できる。さらに、電圧マージンが増えることでコンデンサー寿命が延び、システム全体の信頼性も向上する。

　高い定格電圧に加え、193 PUR-SIシリーズは堅牢な性能と柔軟な構成も提供する。最大3.27Aのリプル電流に対応し、静電容量は47μ〜820μFまで、25種類のケースサイズで用意している。+105℃で5000時間の定格寿命を備え、+60℃では最大25年の動作が可能だ。
