航空電子機器向けTVSダイオード、Littelfuse：高速応答と小型実装性を両立

Littelfuseは、航空電子機器や軍事用途向けに、雷サージ保護性能を備えた高信頼TVSダイオードシリーズを投入した。高速応答と小型実装性を両立する。

» 2026年04月27日 12時30分公開

[EDN]

　Littelfuseの2つのTVSダイオードシリーズは、航空電子機器、軍事用途、その他のミッションクリティカルなシステム向けに、DO-160 Waveform 5A Level 5の雷保護を提供する。「SM15KPA-HR/HRA」および「SM30KPA-HR/HRA」は、それぞれ15kWおよび30kW（10/1000マイクロ秒）のピークパルス電力定格を備え、IOライン、電源バス、ならびに雷に起因する過渡現象や高エネルギーサージから高感度電子機器を保護する。

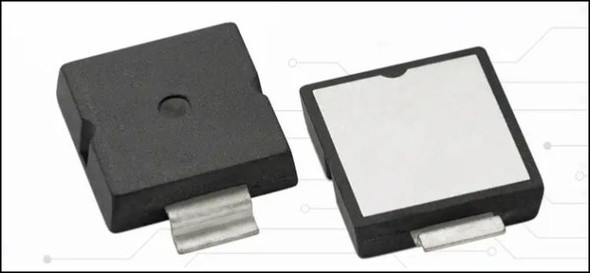

[クリックで拡大] 出所：Littelfuse

　両シリーズは、0Vから最小VBRまで通常1ピコ秒未満という高速応答時間、データライン向けIEC 61000-4-2準拠30kV ESD保護、ならびに低い増分サージ抵抗を備える。これらのデバイスは、－55℃～＋150℃の接合温度範囲で安定して動作する。全てのダイオードが高信頼性100％スクリーニング試験を受ける一方、HRバージョンはさらにMIL-STD-750 Group B試験にも合格していて、より厳格な試験水準と拡張された信頼性マージンを実現する。

　このTVSダイオードは、自動実装に対応するコンパクトなSPD4-1表面実装パッケージで提供される。これらのパッケージは、重量と基板占有面積を削減するとともに、高エネルギーTVS部品で一般的に必要となるスルーホール実装を不要にする。

　SM15KPA-HR、SM15KPA-HRA、SM30KPA-HR、SM30KPA-HRAの各シリーズは、500個入りのテープ＆リール形態で提供される。
