高電圧車載レール用TVSダイオード、GaN／SiCデバイスの保護用途に：最大400Vのスタンドオフ電圧
Littelfuseは、最大400Vのスタンドオフ電圧に対応するTVSダイオードを発表した。GaN／SiC MOSFETやIGBTを高エネルギー過渡現象から保護する。

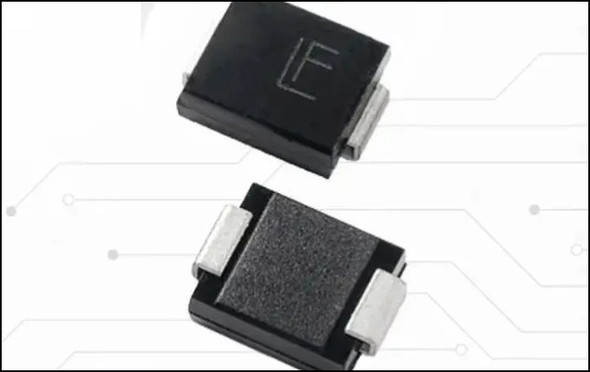

Littelfuseの「TPSMC」「TPSMD」「TP5.0SMDJ」シリーズTVSダイオードは、単一デバイスで最大400Vのスタンドオフ電圧を提供する。十分な保護性能を得るために複数デバイスを直列接続する必要がある低／中電圧TVSダイオードに比べ、BOMコストと部品点数を削減できる。
TPSMC、TPSMD、TP5.0SMDJシリーズは、それぞれ1.5kW、3.0kW、5.0kW（10/1000マイクロ秒）のピークパルス電力定格を備え、最大300Aのピークサージ電流に対応する。車載パワーエレクトロニクス向けに設計されていて、バッテリーディスコネクトユニット、高電圧HVACシステム、PTCヒーターにおけるGaN／SiC MOSFETおよびIGBTを、ロードダンプやその他の高エネルギー事象などの過酷な過渡現象から保護する。
これらのデバイスは、高速応答時間（標準値で1ピコ秒未満）による効果的な過渡電圧クランプ性能と、最大30kVまでのIEC 61000-4-2準拠ESD耐性を組み合わせ、堅牢なシステムレベル保護を実現する。AEC-Q101認定およびPPAP対応により車載信頼性要件を満たし、SMC（DO-214AB）表面実装パッケージによってPCB実装面積を最小化し、レイアウトを簡素化する。
TPSMC、TPSMD、TP5.0SMDJシリーズは、3000個入りテープ＆リール形式で提供する。サンプルは世界各地のLittelfuse正規代理店を通じて入手できる。
