125℃対応の4チャンネルアイソレーター、東芝D＆S：独自の絶縁伝送方式を採用

東芝デバイス＆ストレージは、最大動作温度125℃に対応した、産業用機器向け4チャンネルスタンダードデジタルアイソレーター「DCL54xx01A」シリーズ10製品を発表した。すでに量産出荷を開始している。

» 2026年06月19日 09時00分公開

[EDN Japan]

　東芝デバイス＆ストレージは2026年5月、最大動作温度125℃に対応した、産業用機器向け4チャンネルスタンダードデジタルアイソレーター「DCL54xx01A」シリーズ10製品を発表した。すでに量産出荷を開始している。

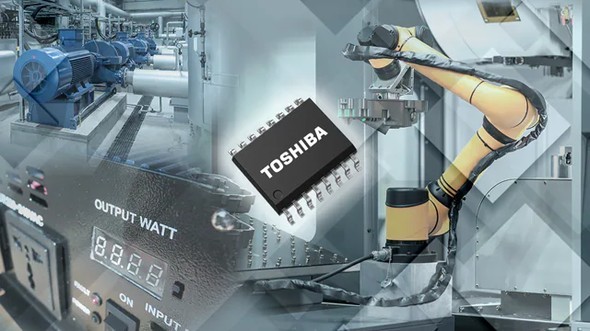

デジタルアイソレーター「DCL54xx01A」シリーズ出所：東芝デバイス＆ストレージ

　同シリーズでは、独自の磁気結合型絶縁伝送方式を採用した。コモンモード過渡耐性（CMTI）は150kV/マイクロ秒（typ.）。入出力間にノイズが印加される環境でも、安定した信号伝送が可能だ。

　データ伝送速度は、最大150Mビット/秒に対応する。伝搬遅延は10.9ナノ秒（typ.）、パルス幅歪は0.8ナノ秒（typ.）で、電源電圧は2.25～5.5V、絶縁耐圧は5000Vrms（1分間）。－40～＋125℃の温度範囲で動作する。

複数のチャンネル構成から選択可能

　チャンネル構成は、順方向4チャンネルと逆方向0チャンネル、順方向3チャンネルと逆方向1チャンネル、順方向2チャンネルと逆方向2チャンネルから選択できる。

　産業用オートメーションのI/Oインタフェースやプログラマブルロジックコントローラー、モーター制御、インバーター、スイッチング電源などでの用途に適する。パッケージはSOIC16-Wを採用した。
