ジャンク品の中華製オシロスコープを修理する（1）：Wired, Weird（1/2 ページ）

[山平豊（Sunny Thank You），EDN Japan]

電源は正常だが、液晶パネルは真っ黒なまま……

⇒連載「Wired, Weird」バックナンバー

　筆者が修理の技術を指導している友人が、難しいオシロスコープの修理に挑戦していた。今回はその修理の過程を報告する。修理していたオシロスコープは中国Hantekの「DS05062B」で、ヤフオクにジャンク品として出品されていたものだ。オシロスコープの出品者も修理を試みていたようだ。オシロスコープの電源は正常だったが、液晶パネルには何も表示されず、真っ黒なままだった。パネルの液晶を点灯させれば、何か原因が分かるかもしれない。まずは液晶のスペックを確認した。液晶パネルの写真を図1に示す。

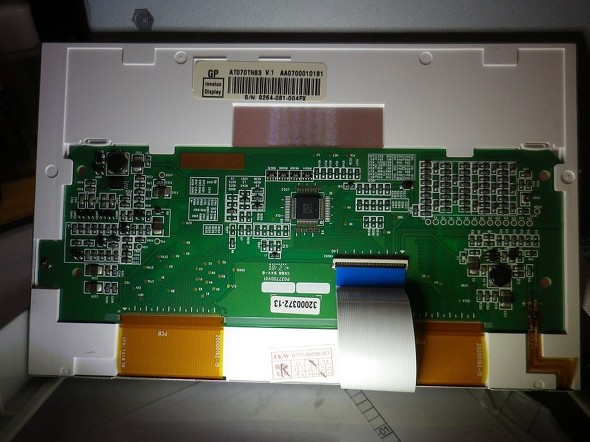

図1:オシロスコープの液晶パネル。上部に型名が記載されていた［クリックで拡大］

　図1上部に、液晶の型名「AT070TN83 V.1」が記載されていた。データシートを探したところ、すぐに見つかった。まずはデータシートを基に、コネクターのピン数や配置を確認した。図2に示す。

Pin No.	Symbol	I/O	Function
1	VLED	P	Power voltage for LED Driver
2	VLED	P	Power voltage for LED Driver
3	ADJ	I	Adjust the led brightness with PWM Pulse
4	GLED	P	Ground for LED circuit
5	GLED	P	Ground for LED circuit
6	VCC	P	Power voltage for digital circuit
7	VCC	P	Power voltage for digital circuit
8	MODE	I	DE or HV mode control
9	DE	I	Data enable
10	VS	I	Vsync signal input
11	HS	I	Hsync signal input
12	GND	P	Power ground
図2：データシートを基に、コネクターのピン数や配置を確認

　図2から、液晶パネルのコネクターのピン数は40ピンで、1〜5ピンで液晶の電圧を供給していることが分かる。3ピンの「ADJ」は明るさを調整しているようだ。液晶パネルのパターンを追跡したところ、図1右側の回路に電源とパルス信号が入力されていた。そこでこの回路に外部電源で5Vを印加したが、表示は点灯しなかった。パルス信号が必要なようだ。右下の2ピンのケーブルに＋と−の表示があり、ここから生成した電圧を液晶のLEDへ供給していると推察された。そこで、外部電源をこの端子に印加して点灯を確認した。図3に示す。

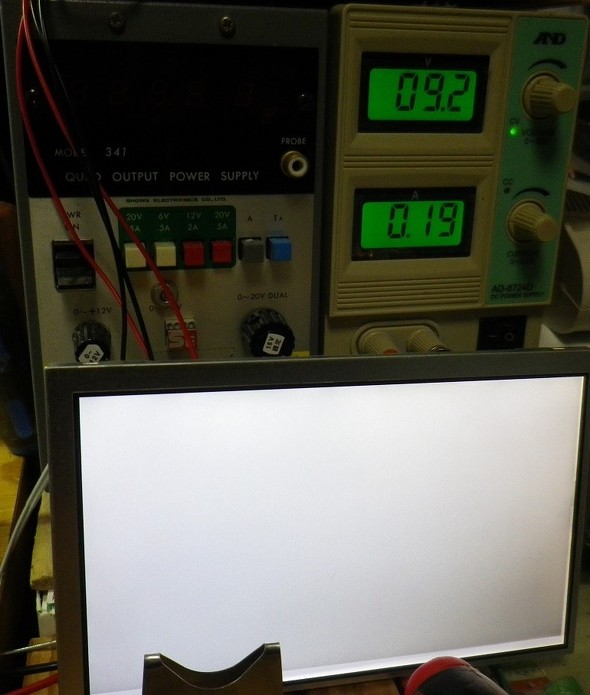

図3:外部電源を印加して点灯を確認。液晶のLEDは8.5V程度で点灯を開始した［クリックで拡大］
