マイコンのAXIプロトコルって何？：Q&Aで学ぶマイコン講座（103）（1/4 ページ）

マイコンユーザーのさまざまな疑問に対し、マイコンメーカーのエンジニアがお答えしていく本連載。今回は、上級者の方からよく質問される「AXIプロトコル」についてです。

[STマイクロエレクトロニクス，EDN Japan]

→過去の質問一覧はこちら

　素朴な疑問から技術トラブルなどマイコンユーザーのあらゆる悩みに対し、マイコンメーカーのエンジニアが回答していく連載「Q&Aで学ぶマイコン講座」。

　今回は、上級者から多く寄せられる質問です。

　Arm Cortex-M7プロセッサ（以降、Cortex-M7）を搭載しているマイコンのマニュアルに、AXIプロトコルと記載されているのですが、そもそもAXIとは何ですか？通常のバスのプロトコルと何が違うのでしょうか？

　AXI（Advanced eXtensible Interface）プロトコルは、Arm Cortex-RやArm Cortex-Aで採用されている高性能、高周波システムをサポートするプロトコルです。Cortex-Mシリーズでは、Cortex-M7が初めて搭載しました。STマイクロエレクトロニクス（以降、ST）の汎用32ビットマイコンSTM32F7シリーズなどのコアはCortex-M7であるため、内部バスインタフェースはAXIを採用しています。

　通常のバスのプロトコルは「アドレスが来てから、データを出す」ですが、AXIのデータは、基本的にバースト送信です。そのため、従来の「〜バス」ではなく、独立した「〜チャネル」で定義されます。そして、各チャネルは独立して情報を送信します。AXIでは、チャネルでデータを送信することを転送と呼びます。

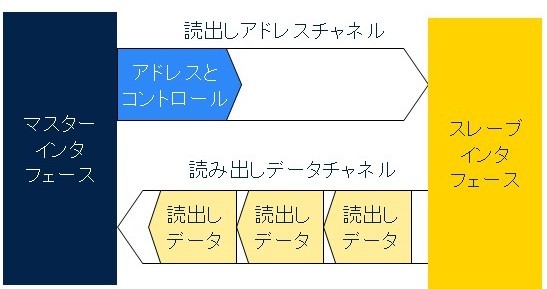

　図1に読み出しチャネルの動作例を示します。

図1：AXIプロトコル（読み出しチャネル）［クリックで拡大］

　AXIのマスターインタフェースから、スレーブインタフェース側にアドレスとコントロール信号を転送します。すると、スレーブインタフェース側から、データが次々と読み出されます。読み出しデータはバースト転送で読み出されるので、タイムロスが少なく、効率の高い転送ができます。
