外付けマイコン不要な高圧3相モータードライバー、サンケン電気：白物家電向け

サンケン電気は、白物家電向け高圧3相モータードライバー「SIM262xM」シリーズに、電流定格5.0A品の「SIM2622M」を発表した。制御ICを備えていて、外付けマイクロコントローラーが不要だ。

[EDN Japan]

　サンケン電気は2025年11月、白物家電向けの高圧3相モータードライバー「SIM262xM」シリーズから、電流定格5.0A品「SIM2622M」の量産を開始した。2.5Aの「SIM2621M」も開発中だ。

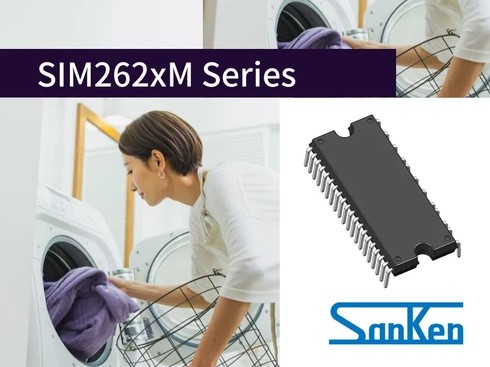

高圧3相モータードライバー「SIM262xM」シリーズ 出所：サンケン電気

　SIM262xMシリーズは、正弦波駆動方式を採用していて、耐圧600Vのホール素子やホールIC入力に対応する。エアコンのファンや洗濯乾燥機のファンポンプ、空気清浄機、扇風機のファンモーターなど、ユニバーサル入力仕様の低〜中容量モーターのインバーター制御に適する。

　ゲート駆動ICや出力素子に加え、制御ICも搭載。同製品のみでモーター制御が完結するため、外付けマイクロコントローラーが不要だ。モーター駆動システムの小型化やコスト削減に寄与する。

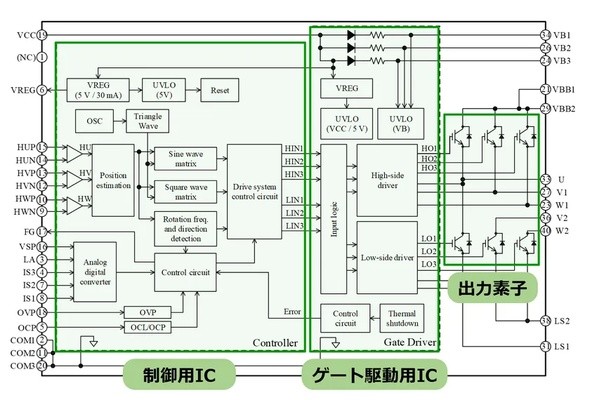

「SIM262xM」シリーズの構造 出所：サンケン電気

進角制御機能や機能設定端子を搭載

　進角制御機能を搭載し、誘起電圧とモーター電流の位相を合わせることで最大トルクを得られる。外部進角と内部進角（1次〜3次関数演算）を選択でき、使用するモーターに合わせて最適化する。動作状況に応じて、速度制御と変調方式を自動で切り替えることも可能だ。

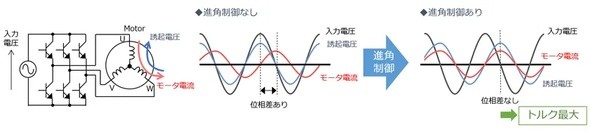

進角制御機能 出所：サンケン電気

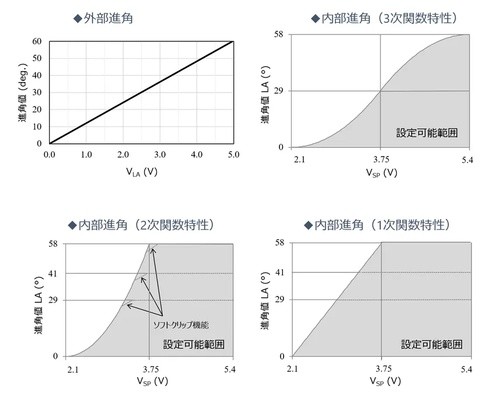

選択可能な進角量調整の調整方法 出所：サンケン電気

　機能設定端子（IS1、IS2、IS3）を用いて、回転速度や進角値、回転方向、モーター極数、モーターロック検出の有無を変更できる。10極モーター使用時に8極相当のFG信号を出力できる機能も備え、既存の8極BLDCシステムを変更せずに10極へ移行できる。エアコンの清掃機能などで回転方向を反転させる際も、モーター停止中であれば電源を切らずに切り替えが可能だ。

　過電圧保護などの各種保護機能も備えた。3相交流電源が不安定な地域でも、安全に使用できる。パッケージは、36.0×14.8×4.0mmのDIP40を採用した。
