AXIプロトコルとは

　AXIのデータ転送は、基本的にバースト転送です。従来の「アドレスが来てから、データを出す」の「〜バス」（アドレスバス、データバスなど）で定義されるのではなく、独立した「〜チャネル」（読み出しアドレスチャネル、読み出しデータチャネルなど）で定義されます。各チャネルは独立して情報を転送します。転送は、マスターインタフェースがアドレスとコントロール信号（VALIDやREADY信号など）を転送することから始まります。スレーブインタフェースは、アドレスとコントロール信号に従って、データをバースト転送します。

　簡単に言うと「マスター側がデータ転送のリクエストを出すと、スレーブ側がリクエストの内容に従ってデータをバースト転送する。転送が終わったら、完了信号を返す動作」です。

AXIの仕様

　読み出しでは、次の2つのチャネルが定義されます。

• 読み出しアドレス
• 読み出しデータ

　書き込みは、次の3つのチャネルが定義されます。図2に書き込みチャネルの例を示します。

• 書き込みアドレス
• 書き込みデータ
• 書き込み応答

図2：AXIプロトコル（書き込みチャネル）［クリックで拡大］

　このように、読み出しと書き込みを合わせると、5つのチャネルが定義されます.

　書き込みチャネルの場合、読み出しチャネルと同じようにマスターインタフェースから、スレーブインタフェース側にアドレスとコントロール信号を送ります。その後、マスターインタフェース側から、データを次々と送り出します。スレーブインタフェース側は、これらのデータを受け取り、受け取りが完了した時点で書き込み応答を返します。

　AXIは、命令フェッチとデータ読み出しのように、機能的に相関関係が無い場合は、混在して使うことができます。

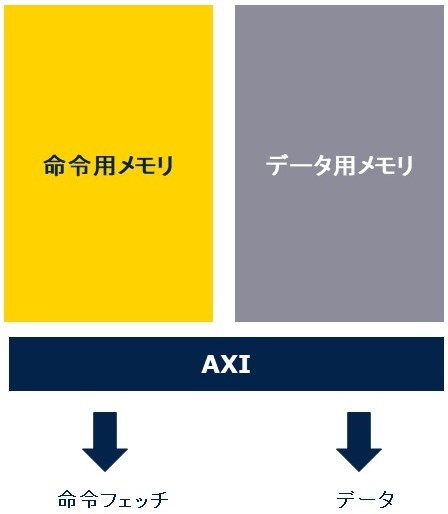

　図3にイメージを示します。命令もデータも同じAXIに乗せて、命令フェッチとデータ読み出しを行うことができます。

図3：AXIプロトコル（命令とデータの関係）［クリックで拡大］

　AXIの仕様について詳しく知りたい方はArmのWebサイトを参照してください。
