マイコンのAXIプロトコルって何？：Q&Aで学ぶマイコン講座（103）（4/4 ページ）

» 2025年05月22日 10時00分公開

（2）STM32MP1シリーズ

　マイコンではないのですが、STの汎用マイクロプロセッサSTM32MP1のバスアーキテクチャのAXIを参考までに紹介します（図5）

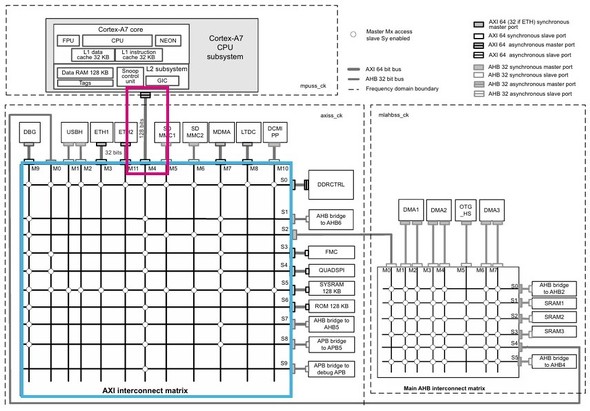

図4：STM32MP1シリーズのAXI［クリックで拡大］
STM32MP13xx Reference manualから抜粋

　CPUはArm Cortex-A7プロセッサ（以降、Cortex-A7）です。内部バスはマトリックス状でAXI対応になっています。そのため、Cortex-A7のAXIは直接バスマトリックスにつながります。MDMAが、前述したDMAです。バスマトリックス経由でAXI転送が適用されます。このようにバスマトリックスもAXIプロトコルで構成すると、非常に高い転送効率を実現できます。
