熱設計の自由度向上　サンケン電気の車載3相モーター用ドライバー：DBC構造で温度検出の精度向上

サンケン電気は、高圧3相モーター用ドライバー「SAM265M50AS3」の量産を開始した。スイッチング損失が低減していて、IPMの温度上昇を抑制する。車載規格「AQG324」に準拠した。

» 2025年11月05日 09時00分公開

[EDN Japan]

高圧3相モーター用ドライバー「SAM265M50AS3」出所：サンケン電気

　サンケン電気は2025年10月、高圧3相モーター用ドライバー「SAM265M50AS3」の量産を開始した。出力スイッチング素子やブートストラップダイオード、プリドライバー、サーミスターなどを一体化した「SAM2」シリーズの新製品で、車載用途に対応する。

　他社同等品と比べ、スイッチング損失が20％以上低減した（ジャンクション温度125℃、コレクタ電流50A時）。これにより、インテリジェントパワーモジュール（IPM）の温度上昇を抑え、熱設計の自由度を高めた。

　絶縁耐圧は2500V（1分）、ジャンクション温度は175℃を保証する。最大定格が650Vおよび50Aで、車載規格「AQG324」に準拠した。

スイッチング損失比較出所：サンケン電気

DBC構造を採用

　基板上に直接チップなどを実装できるDBC（Direct Bonding Copper）構造を採用。パワーチップを高密度実装したほか、温度検出用サーミスターを同一基板上に配置した。これにより、温度検出の精度が向上したほか、急激な温度変化も追従可能になった。

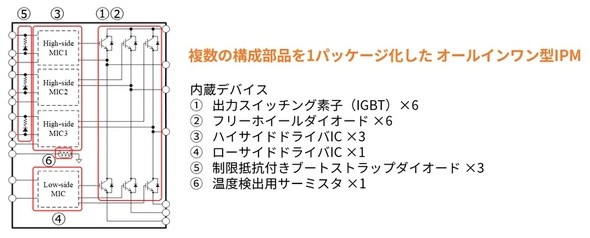

内蔵デバイスイメージ出所：サンケン電気

　パッケージは、52.5×31.0×5.6mmのDIP30を採用した。電源電圧低下保護機能や過電流保護機能も備える。電動車（xEV）の高圧補機システムにおける電動コンプレッサーや電動オイルポンプ、電動ウォーターポンプなどの3相モーター駆動に適する。

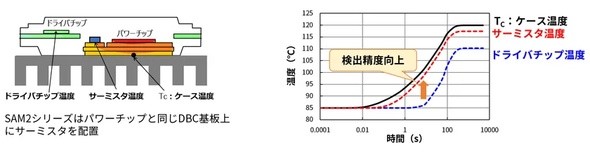

サーミスターの配置図および温度出所：サンケン電気
