保護機能を強化した高圧3相モーター用ドライバー、サンケン電気：白物家電向け

サンケン電気は、白物家電向け高圧3相モーター用ドライバー「SIM1-10F1M」の量産を開始した。同社従来品のパッケージサイズを維持しつつ、保護機能を強化している。

» 2026年01月07日 09時00分公開

[EDN Japan]

　サンケン電気は2025年12月、白物家電向け高圧3相モーター用ドライバー「SIM1」シリーズの定格10A品「SIM1-10F1M」の量産を開始した。同社従来品のパッケージサイズを維持しつつ、保護機能を強化している。

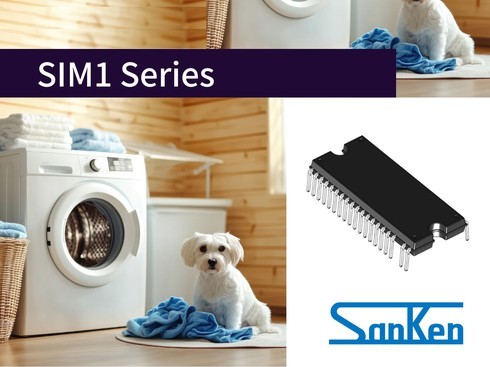

白物家電向け高圧3相モーター用ドライバー「SIM1」シリーズ出所：サンケン電気

　同シリーズでは、ハイサイドとローサイドの双方に過電流保護機能を搭載した。出力素子の一方が破壊され、ハイサイドとローサイドが同時オンして過大な電流が流れた場合でも、健全な方の過電流保護が動作して出力を遮断し、二次破壊を抑制する。

　LS端子とCOM端子間にESD保護素子を内蔵した。これにより、従来は低くなりがちだった当該端子間のESD耐量が他端子と同レベルに向上。システム構築時や組み立て工程における静電気破壊を抑制する。電源電圧低下保護やサーマルシャットダウンなどの保護機能も搭載した。いずれも自動復帰仕様となっている。

トータル損失を26％低減

　SIM1-10F1Mでは、出力素子のターンオフ特性を改善し、スイッチング損失を低減した。洗濯機のドラム駆動など、比較的高いキャリア周波数で動作する用途を想定し、IGBTのプロセスを最適化している。オン電圧の上昇を抑えつつオフ時のスイッチング損失を低減していて、トータル損失が同社従来品比で26％低下したという。

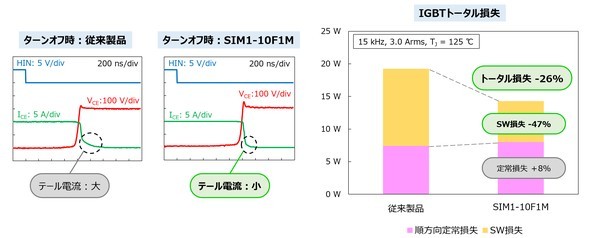

「SIM1-10F1M」のスイッチング特性とIGBTトータル損失出所：サンケン電気

　パッケージは36.0×14.8×4.0mmのDIP40を採用した。制限抵抗60Ωのブートストラップダイオードも備えている。

　SIM1シリーズはユニバーサル入力仕様の小～中容量モーターのインバーター制御向けで、冷蔵庫や洗濯乾燥機、エアコン、空気清浄機などへの適用を想定している。SIM1-10F1M以外にも定格2A～10Aまでの4製品を近日中に量産開始する予定だ（ここでの定格10A品はSIM1-10F1Mとは別製品）
