車載向けスナバ用補助スイッチダイオード、サンケン電気：FRD品以上のノイズ抑制効果

サンケン電気は、車載向けのスナバ用補助スイッチダイオード「SARS-A1001N」の量産を開始した。12～48V系の低圧電源に対応し、絶縁型スイッチング電源の1次側クランプスナバ回路に利用できる。

» 2026年02月06日 09時00分公開

[EDN Japan]

　サンケン電気は2026年1月、車載向けのスナバ用補助スイッチダイオード「SARS-A1001N」の量産開始を発表した。12～48V系の低圧電源に対応し、絶縁型スイッチング電源の1次側クランプスナバ回路に利用できる。

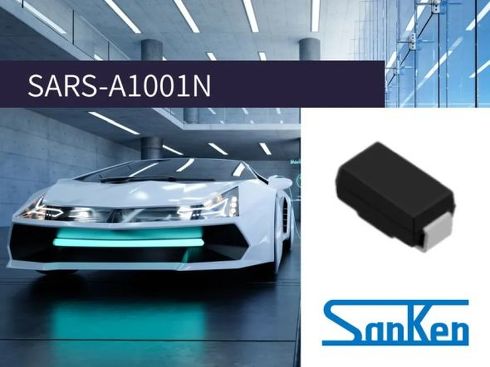

スナバ用補助スイッチダイオード「SARS-A1001N」出所：サンケン電気

リンギング電圧を低減してノイズを抑制

　SARS-A1001Nは、AEC-Q101に準拠し、UL94V-0相当の難燃性を確保した車載対応製品だ。逆方向回復時間（trr）を0.6～1.5μsと長めに設定していて、ターンオフ時に発生するリンギング電圧を低減し、スイッチングノイズを抑制する。

リンギング電圧を低減出所：サンケン電気

　せん頭逆電圧（V_RM）は100V、平均順電流（I_F(AV)）は1.0Aで、順方向電圧（V_F）は0.9V、逆方向電流（I_R）は5μAになる。ジャンクション温度（T_J）は最大150℃。絶縁型DC-DCコンバーターや絶縁型AC-DCコンバーターなどのアプリケーションに適する。

　スナバ回路は、スイッチング時に発生するスパイク電圧を吸収する保護回路だ。一般的には高速整流ダイオード（FRD）を使用するが、本製品を用いることでノイズをより抑制できる。
