極小MLCCでも安定動作 ロームの500mA出力LDO：AEC-Q100に準拠

ロームは、出力電流500mAのLDOレギュレーターIC「BD9xxN5」シリーズを開発した。同社独自の安定制御技術「Nano Cap」を採用し、極小コンデンサーでも出力電圧変動を抑えられる。

[EDN Japan]

　ロームは2026年1月、出力電流500mAのLDOレギュレーターIC「BD9xxN5」シリーズ全18製品を開発したと発表した。すでに月産30万個体制で量産を開始していて、サンプル価格は1個300円（税別）だ。

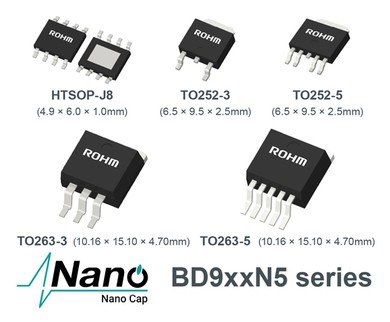

LDOレギュレーターIC「BD9xxN5」シリーズ 出所：ローム

　同シリーズでは、電流容量が従来150mA品から3倍以上に拡大した。車載機器や産業機器、通信インフラ向けの12V、24V系プライマリー電源用途に適する。

　ローム独自の安定制御技術「Nano Cap」を採用。470nF（Typ.）の出力コンデンサーで出力電圧変動を約250mVに抑えられる（負荷電流変動が1マイクロ秒で1mAから500mA、または500mAから1mAに変動する場合）

　これにより、一般的な数μF級の積層セラミックコンデンサー（MLCC）や電解コンデンサーだけでなく、安定動作が難しいとされてきた1μF以下、0603Mサイズ（0.6×0.3mm）の極小MLCCにも対応した。基板の小型化や部品選定の自由度向上に寄与する。

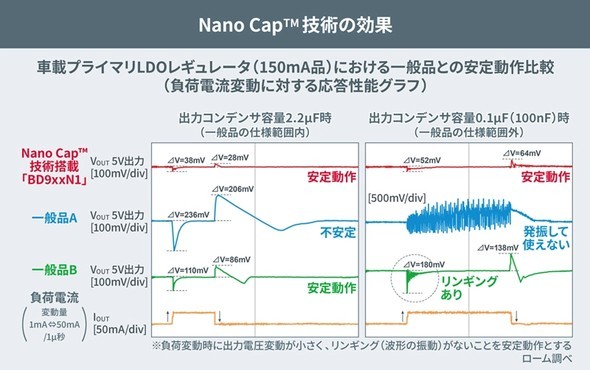

安定制御技術「Nano Cap」の効果 出所：ローム

AEC-Q100に準拠

　入力電圧範囲は3〜42V。出力電圧は3.3V、5.0Vの固定品に加え、1〜18Vで可変設定できる品種を用意した。出力電圧精度が±2％、静止電流が25μA（Typ.）。動作温度範囲は−40〜＋150℃で、車載向け電子部品規格「AEC-Q100」に準拠した。

　パッケージは4.9×6.0×1.0mmのHTSOP-J8に加えて、6.5×9.5×2.5mmのTO252、10.16×15.10×4.70mmのTO263から選択可能。検証用シミュレーションモデルとしては、SPICEモデル「ROHM Real Model」を提供している。同社の公式Webサイトから入手できる。
