ドーム高さ42％増、Vishayの新透過型センサー：設計自由度を向上

VishayのVT171PおよびVT172Uは、従来比42％高いドーム構造を採用した透過型センサーである。大型コードホイールに対応し、設計柔軟性を高める。

» 2026年02月27日 12時30分公開

[EDN]

　Vishayの透過型センサー「VT171P」（シングルチャネル）および「VT172U」（デュアルチャネル）は、従来世代の産業機器向けデバイスと比べ、ドーム高さを42％高めた構造を採用している。

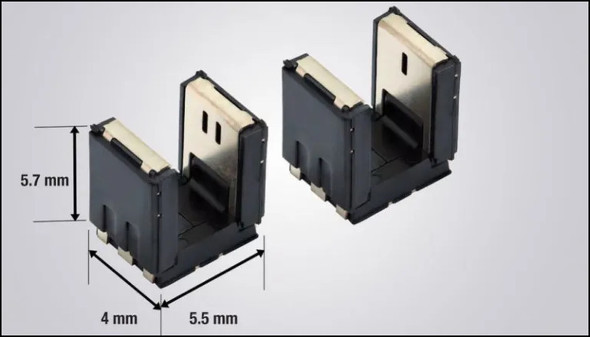

　5.5×4×5.7mmの表面実装パッケージを採用し機械設計の柔軟性を高めるとともに、ターンアンドプッシュ構成における大型コードホイール向けに、追加の垂直方向クリアランスを提供する。

[クリックで拡大] 出所：Vishay

　VT171Pは赤外線エミッターとフォトトランジスタ検出器を統合し、動きおよび速度検出に対応する。一方、VT172Uはフォトトランジスタを追加することで、方向検出も可能にしている。両製品は950nmの波長で動作し、標準出力電流は1.5mAだ。標準の立ち上がり時間および立ち下がり時間はそれぞれ14マイクロ秒（μs）および、21μsである。ギャップ幅は3mm、開口部は0.3mmだ。

　湿度感受性レベル（MSL）は1で、VT171PおよびVT172Uはいずれもフロアライフは無制限。これらのセンサーは、産業、民生、通信、医療分野におけるラッチ、シンプルエンコーダー、スイッチ用途に適している。

　既にサンプルおよび量産品はいずれも入手可能だ。
