メンテナンス負荷低減、車載SSR向けフォトカプラ 東芝D＆S：フォトボルタイック出力

東芝デバイス＆ストレージは、車載機器のSSR向けフォトボルタイック出力フォトカプラ「TLX9920」の出荷を開始した。MOSFETと組み合わせて用いることで、高電圧および大電流のスイッチングに対応する。

[EDN Japan]

　東芝デバイス＆ストレージは2026年3月、車載機器のソリッドステートリレー（SSR）向けフォトボルタイック出力フォトカプラ「TLX9920」を製品化し、出荷を開始した。

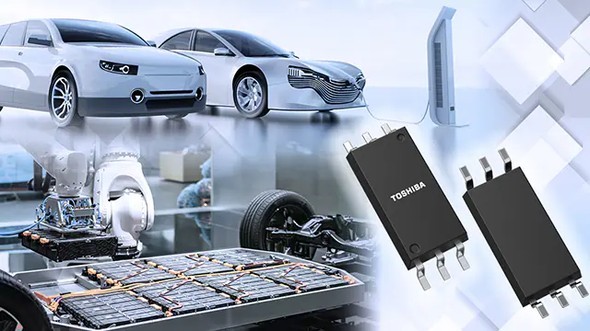

フォトボルタイック出力フォトカプラ「TLX9920」 出所：東芝デバイス＆ストレージ

　同製品は、高耐圧パワーMOSFETのゲート駆動に適する。MOSFETと組み合わせて用いることで、高電圧および大電流のスイッチングに対応可能。SSRは機械的接点を持たないため、接点摩耗や劣化といった課題を解消し、メンテナンス負荷を低減できる。

長沿面距離と高絶縁耐圧で車載用途に対応

　沿面距離は8mm以上を確保した。国際規格「IEC 60664-1」において、動作電圧が400V以上、汚染度IIの環境で使用する際に必要とされる沿面距離5.6mm以上に対応可能。絶縁耐圧は5000Vrms（最小）だ。車載用電子部品規格「AEC-Q101」にも準拠した。

　開放電圧が13.5V（最小）、短絡電流が8μA（最小）。トリガーLED電流は最大3mAと低く、ターンオン時間は最大1.0ミリ秒、ターンオフ時間も最大1.0ミリ秒とした。動作温度範囲は−40〜＋125℃で、3.84×10.0×2.1mmのSO6Lパッケージを採用した。
