15G～20GHz対応のウィルキンソン電力分配／合成器、Vishay：5G／6Gなどに向け

Vishayの15～20GHz帯対応の2ウェイウィルキンソン電力分配分配／合成器「WLKN-000」は、航空宇宙、防衛、5G／6G接続用途において、システム設計の簡素化と省スペース化を実現する。

» 2026年05月14日 12時30分公開

[EDN]

　Vishayの2ウェイウィルキンソン電力分配／合成器「WLKN-000」は、15～20GHzで動作し、18GHzを中心周波数とする。伝送線路に抵抗を統合したコンパクトな表面実装デバイスで、航空宇宙、防衛、5G／6G用途において、システム設計の簡素化と省スペース化を実現する。

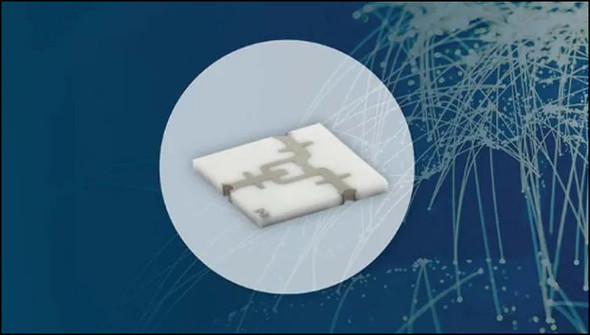

[クリックで拡大] 出所：Vishay

　19GHz以下で0.5dB未満という業界最低水準の挿入損失と、10～15dBのリターン損失によって信号経路全体での電力損失を低減し、システム効率を高める。狭帯域型または抵抗型スプリッターとは異なり、WLKN-000は中心周波数で20dB未満の高い出力間アイソレーションを実現する。これにより、クロストークを抑制し、合成時に下流アンプを保護するとともに、並列RF経路全体で安定した性能を維持する。

　－55～＋155℃の温度範囲で動作し、過酷な環境下でも高い信頼性を発揮する。用途として、先進運転支援システム（ADAS）、無線トランシーバー、低軌道（LEO）衛星、基地局端末、ドローン、兵器誘導システム、フェーズドアレイレーダーシステムなどを想定する。
