48V車載向けTVSダイオード、Littelfuse：低クランプ電圧で過渡電圧を保護

Littelfuseは、48V車載電子機器向けTVSダイオード「TP5.0SMD-FL」「TP1KSMB-FL」を発表した。低いクランプ電圧と高速応答により、過渡電圧から回路を保護する。

» 2026年07月27日 12時30分公開

[EDN]

従来品より大幅に低いクランプ電圧と、より平坦なクランプ特性

　Littelfuseは、「TP5.0SMD-FL」シリーズおよび「TP1KSMB-FL」シリーズの2種類のTVSダイオードを発表した。これらは48V車載電子機器を過渡電圧から保護する製品である。FlatSuppressX TVSアーキテクチャを採用し、従来のTVSコンポーネントと比べて大幅に低いクランプ電圧と、より平坦なクランプ特性を実現する。フォールドバック／スナップバック機能によって過渡応答を厳密に制御しながら、ラッチアップのリスクを回避する。

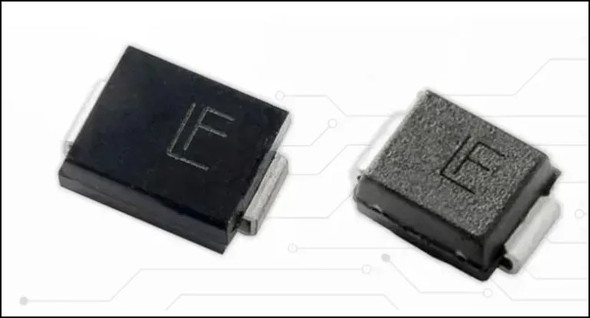

[クリックで拡大] 出所：Littelfuse

　「TP5.0SMD-FL」シリーズは、DO-214AB（SMC）パッケージで最大5kWのピークパルス電力定格に対応する。「TP1KSMB-FL」シリーズは、DO-214AA（SMB）パッケージで最大1kWのピークパルス電力定格に対応する。両シリーズともAEC-Q101認定を取得していて、システム要件に応じた拡張性のある保護オプションを提供する。また、そのアーキテクチャによりシステム効率を高め、下流側で使用する部品の耐圧定格を低く抑えることが可能になる。

　これらのTVSダイオードは、特に48Vアーキテクチャを採用する車載電子機器におけるIOインタフェース、電源バス、その他の保護が必要な回路向けに最適化されている。過渡電圧に対して通常1ピコ秒未満という高速応答を実現する。
