ヒートガンが招いた悲劇……パネルが変色、断線も

友人は液晶の基板に実装されたコネクターも、事もあろうに300Wのヒートガンで加熱して外していたのだ。その結果を図3に示す。

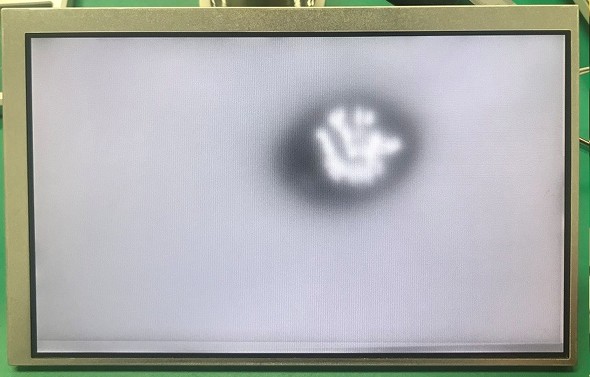

図2：ヒートガンでコネクターを加熱したことで、裏側にある液晶の表示面まで熱が伝わり、パネルが変色してしまっていた［クリックで拡大］

　図3で示すように、ヒートガンでコネクターを加熱したことで、裏側にある液晶の表示面まで熱が伝わり、パネルが変色してしまっていた。また、夢中になって修理していたため、操作部のフラットケーブルまで断線させてしまった。その様子を図4に示す。

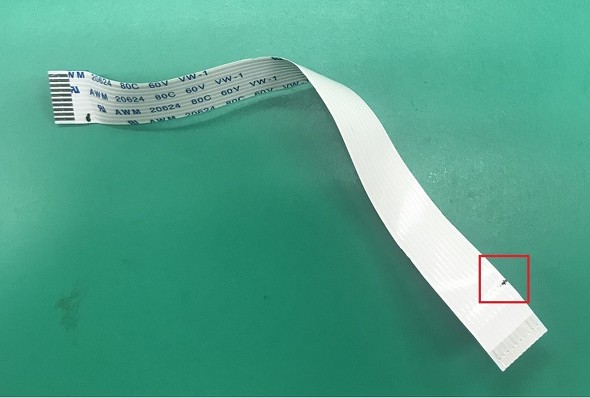

図4：フラットケーブルが断線した部分を赤四角で囲った［クリックで拡大］

　図4のフラットケーブルが断線した部分を赤四角で囲った。コネクターを差したまま作業したようだ。しかし、友人はこれにめげることなく、自分でフラットケーブルや液晶パネルを購入して修理を継続した。いろいろな壁にぶつかっても、めげずに壁を乗り越えていく、この粘りと執念こそ、修理業務では一番重要だ。

失敗を乗り越え、オシロスコープがついに復活

　手配した液晶パネルが届いた。図5に示す。

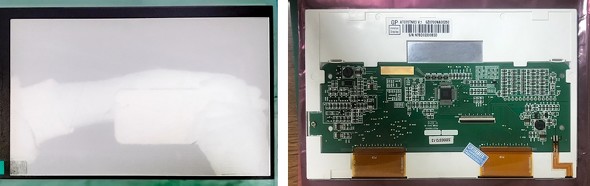

図5：新しく手配した液晶パネル［クリックで拡大］

　図5は液晶パネルの表面と背面の写真だ。背面には検査シールが貼ってあった。最後に修理を完了したオシロスコープの写真を示す（図6）

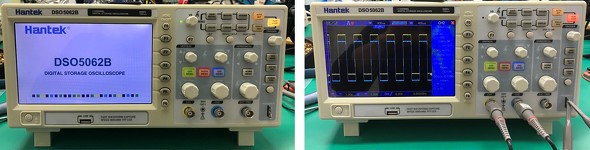

図6：修理を完了したオシロスコープ。左は電源投入時で、右はテスト用のクロックの波形だ［クリックで拡大］

　図6左は電源投入時のオシロスコープ表面で、右はテスト用のクロックの波形だ。液晶パネルを交換したことで画面は非常にきれいになり、オシロスコープが新品に戻ったようだ。

失敗の積み重ねは貴重、ただ指導者として反省も

　今回の不具合の原因は、フリップチップのハンダ付け不良だった。友人は300Wのヒートガンで加熱しながらチップを加圧し、フリップチップの接触を復活させた。これは非常に良い経験になった。その後、勇み足で液晶パネルを焼いてしまうという失敗もあったが、これもまた貴重な経験だ。

　こうした失敗の積み重ねが今後の修理に生きてくる。こうした経験を重ねることで修理の技量が上がり、その面白さも分かってくる。何より、友人が前向きに修理に取り組むようになったことを、筆者は非常にうれしく思っている。

　ただ、フリップチップのハンダ付け不良を最初からうたがっていれば、今回のような二度手間は避けられたはずだ。その点、指導者としては反省している。
