低クランプ電圧／キャパシタンスを両立するTVSダイオード：車載／民生向けを展開

リテルヒューズは、双方向TVSダイオードアレイの新製品「AQ4315-01ETG」「SP4315-01WTG」を発表した。低いクランプ電圧と超低キャパシタンスを両立し、シグナルインテグリティを維持しながら高速車載・民生機器向けデータインタフェースを静電気放電（ESD）から保護する。

[EDN Japan]

　リテルヒューズは2026年10月、双方向TVSダイオードアレイの新製品「AQ4315-01ETG」および「SP4315-01WTG」を発表した。すでにサンプル提供および量産を開始していて、製品はテープ＆リール形式（1万個単位）で提供される。

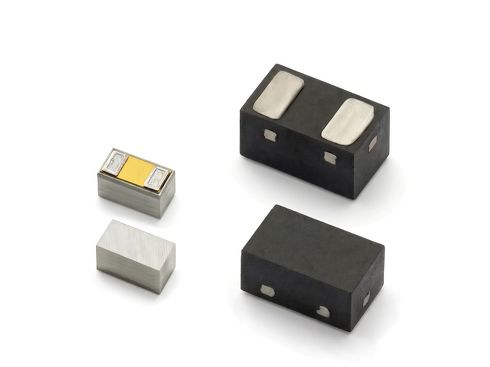

SP4315-01WTG（左）／AQ4315-01ETG（右）［クリックで拡大］出所：リテルヒューズ

2万VのESD過渡電圧を10V以下に低減

　車載の先進運転支援システム（ADAS）やDisplayPort、USB4などの高速インタフェースでは、省電力化や電磁妨害（EMI）の低減に向けたデータラインの低電圧化が進み、静電気放電（ESD）による損傷リスクが高まっている。

　新製品は、ESD発生時のクランプ電圧を標準値4.5〜6.5Vに抑えるとともに、8000〜2万VのESD過渡電圧を、保護対象デバイスにおいて10Vを大幅に下回る水準まで低減する。これにより、保護対象デバイスに到達する電圧および電流を800〜2000分の1に低減し、安全動作領域内に維持するという。

　AQ4315-01ETGは0.25pF、SP4315-01WTGは0.17pFの超低キャパシタンスを実現し、高速信号のシグナルインテグリティを維持する。ESD耐性はIEC 61000-4-2に準拠し、接触放電±15kV、気中放電±20kVに対応する。リーク電流は最大50nAに抑え、消費電力低減に寄与する。

　パッケージは、AQ4315-01ETGが車載グレードの「SOD-882／DFN1006」（1.0×0.6mm）、SP4315-01WTGが省スペース設計の「0201 WLCSPフリップチップ」（0.63×0.33mm）を採用した。AQ4315-01ETGはAEC-Q101認定を取得していて、動作温度範囲は−40〜＋150℃になる。

　用途として、AQ4315-01ETGはADASやDisplayPort、ギガビットマルチメディアシリアルリンク（GMSL）などの車載向けインタフェースを想定。SP4315-01WTGはThunderbolt 5.0、USB 3.x、USB4などの民生機器やコンピューティング機器向けインタフェース、ウェアラブルなど実装スペースに制約のある電子機器での利用を想定している。

※本記事は制作段階で生成系AIを利用していますが文責は編集部に帰属します（ITmedia AI倫理ポリシー）。
