「世界最小」1612サイズで1.2V駆動のTCXO、大真空：小型バッテリー機器向け

大真空は、サイズ1.6×1.2mmで1.2V駆動に対応したTCXO「DSB1612SLD」「DSB211SLD」を開発した。1.1～2.0Vと低電圧での駆動が可能で、消費電力は1.73mWだ。

» 2025年05月16日 09時00分公開

[EDN Japan]

　大真空は2025年4月、1.6×1.2mmの1612サイズで1.2V駆動に対応した、温度補償水晶発振器（TCXO）「DSB1612SLD」「DSB211SLD」を発表した。既にサンプル出荷に対応していて、同年5月から量産を開始する。

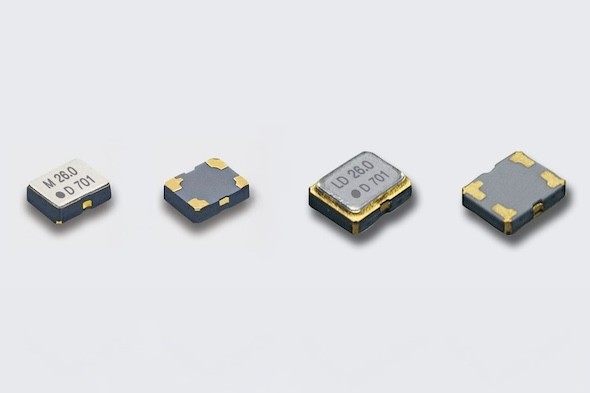

1612サイズの温度補償水晶発振器「DSB1612SLD」「DSB211SLD」出所：大真空

　同製品は、スマートウォッチや紛失防止タグなど、小型かつバッテリー寿命が重視される機器での用途に適する。1.1～2.0Vと低電圧での駆動が可能で、消費電力は1.73mW（26MHzでの代表値）と、同社従来品と比較して20％低減している。1612サイズで1.2V動作に対応したTCXOは「業界で初めて」（大真空）だという。

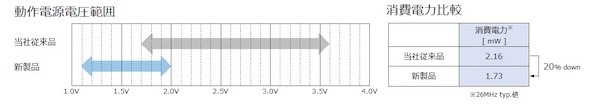

動作電源電圧範囲、消費電力比較出所：大真空

低電圧駆動ながら周波数特性を維持

　出力周波数範囲が13～52MHz、消費電流が最大1.7mA、スタンバイ時電流が最大3μA、起動時間が最長2.0ミリ秒だ。周波数安定度は、常温偏差で最大±1.5×10^－6（2回のリフロー後）、－30～＋85℃では最大±0.5×10^－6だ。

　近年、モバイル機器の動作電圧は1.8Vからさらに低下する傾向にあり、それに伴って周辺回路やIOの電圧も低くなっている。そのためTCXOにも低電圧対応が求められていて、両製品はこうした需要に対応する。
