MC6800の「廉価版」を目指したMOS 6501

　MOS 6501はそんな訳でMC6800の機能縮小版というか、廉価版を目指した構成である。実際大きなレベルでのブロック図（図1、図2）を比較すると、差が分からない。

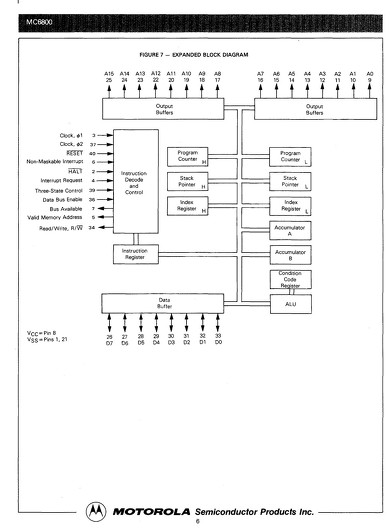

図1：出所：MC6800のデータシートより

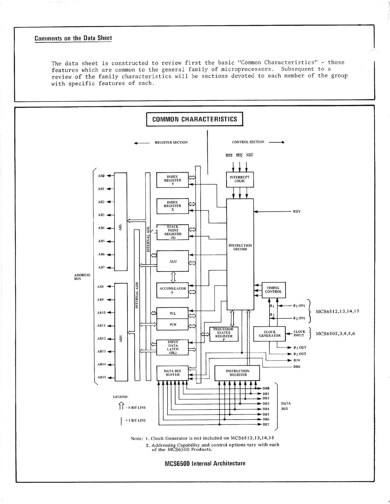

図2：出所：MOS 6500のデータシートより。回転させたり、描き方をちょっと変えたりしているが、基本的には同じアーキテクチャだと分かる

　具体的な違いとして外部から分かるものとしては

Address BusからTri-state Driverを削除。MC6800はAddress BusがHigh/Low/High-Zの3状態をサポートしていた。High-ZはDMA転送時にアドレスバス開放のために必要となるが、これは外部チップに任せることにして、CPU内のバスドライバを簡素化した
Accumulatorを1つ減らした（MC6800のAccumulator Bが省かれた）
Stack Pointerを16bit→8bitに減らした。このため、MC6800のStack Pointer Hにあたるものが無くなった
MC6800の16bit Index Register（IX）が、2つの8bit Index Register（X/Y）に変更された。これに伴いアクセス方法も拡張された（XはIndexed Indirect、YはIndirect Indexedでのアドレス指定が可能になった）。
命令数がMC6800の72から56に削減された（ただし初期のロットはROR（Rotate Right）命令がサポートされておらず、55命令だった）。

などが挙げられる。加えてMC6800よりも内部構造の最適化とか簡略化が図られた。このあたりは同じ設計チームが携わったからこそ、という面はあるかと思う。ちなみに命令を減らしたり、レジスタを変更したり、Offsetを8bitにしたりしたことで、MC6800との命令互換性はなくなっており、よく似てはいるが別のチップと考えても良いかと思う。まぁこれをMotorolaから出したら、顧客は相当混乱しただろうから、その意味ではMOS Technologyから別のCPUとしてリリースしたのは正解かと思う。

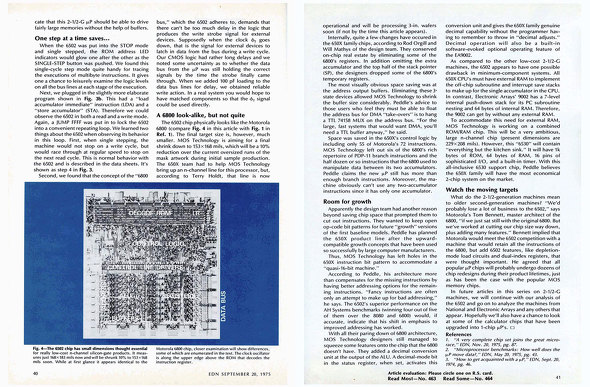

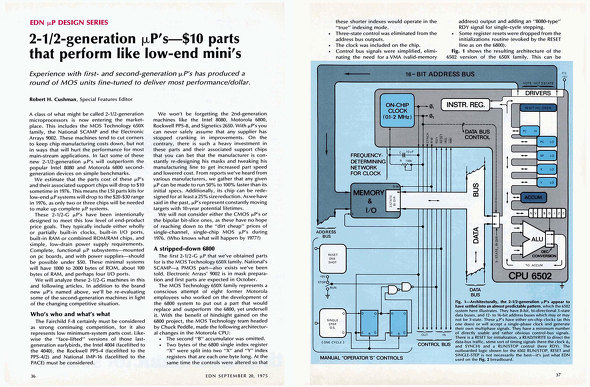

　MOS 6501とMOS 6502の違いはピン配置であり、MOS 6501はMC6800互換となっていた。一方MOS 6502はピン配置を変えると共に、内部クロックで動作する（外部にクロックが必要ない）構成となっていた。このMOS 6501とMOS 6502は1975年9月に開催されたWESCONで販売（会場での販売は禁止されていたので、会場そばにあるSt. Francis Hotelのスイートルームに顧客を案内してそこで販売した）すると共に、複数の媒体に記事を掲載して読者の関心を集めた（図3～5）。ちなみにこのWESCONにおける価格はMOS 6501が20米ドル、MOS 6502が25米ドルで、MC6800が当初360米ドル、1975年の時点でも69米ドルで販売されていたことを考えると、当初のもくろみはほぼ成功したと考えて良いかと思う。
