【精度比較】
　表1に計算値とシミュレーション結果の比較を示します。シミュレーションにおける電流変化幅ΔI_ON、ΔI_OFFはそれぞれ（I₂−I₁）、（I₃−I₄）を計算して求めました。両者はよく一致し、計算式の妥当性が確認できます。微妙な差は読み取り誤差や丸め誤差によるものです。

項目		計算値	シミュレーション	誤差（％）
オン時波形	I2(ON)	54.6mA	54.8mA	0.37％
	I1	38.0mA	38.1mA	0.26％
	I2	71.2mA	71.5mA	0.42％
	ΔION	33.2mA	(33.4)mA	0.6％
オフ時波形	I2(OFF)	632mA	630.9mA	−0.17％
	I3	825mA	822.9mA	−0.25％
	I4	440mA	438.8mA	−0.27％
	ΔIOFF	385mA	(384.1)mA	−0.23％
表1＊条件①での結果比較　( )内は計算による

条件②　Vcc＝50V時（Vcc＝50V　ton＝5.63μ　toff＝4.37μ）

　計算式は省略してシミュレーション結果と計算結果を図4、表2に示します。この条件でも条件①と同等の誤差に収まっています。

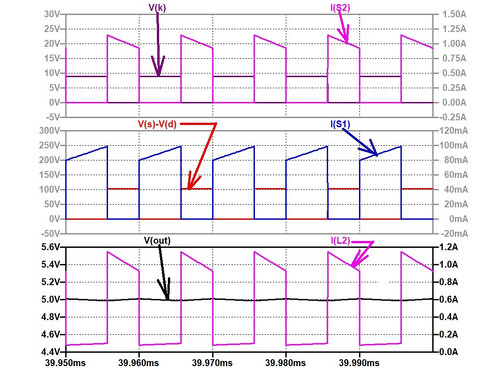

図4：条件②でのSpice解析結果［クリックで拡大］

項目		計算	シミュレーション	誤差（％）
オン時波形	I2(ON)	88.8mA	89.34mA	0.61％
	I1	79.4mA	79.87mA	0.59％
	I2	98.2mA	98.80mA	0.61％
	ΔION	18.8mA	(18.92)mA	0.69％
オフ時波形	I2(OFF)	1029mA	1035.3mA	0.61％
	I3	1138.25mA	1145.0mA	0.59％
	I4	919.75mA	925.50mA	0.63％
	ΔIOFF	218.5mA	(219.5)mA	0.46％
表2：条件②での結果比較　( )内は計算による

＜注＞今回のシミュレーションモデルではPWMの遷移時間とSWモデルの非線形によりtonを指定値にしても実際の通電時間は若干広くなります。この点を考慮してVout＝5Vになるようにtonを調整しています。

　ここまで説明してきたようにステップダウン型でもチョークを工夫することでδを確保しながら高入力電圧に対応できることが確認できました。
　タップ付き高入力コンバーターの説明は今回で終了し、次回からは同一極性の昇降圧コンバーターについて説明したいと思います。現在はIC技術の発達により降圧型と昇圧型を自動的に切り替えて動作する形式のコンバーターが主力ですが1石式で回路を工夫したコンバーターについて説明します。

---
