車載向けCXPI通信ドライバーとレシーバーIC、東芝D&S：各種異常検出機能を搭載

東芝デバイス＆ストレージは、車載向け通信プロトコル「CXPI」に準拠したCXPI通信ドライバーおよびレシーバーIC「TB9032FNG」を製品化した。ワイヤハーネスを削減できるため、車両の軽量化に貢献する。

[EDN Japan]

印刷する

見るPost

Shareシェア

-はてなブックマーク

　東芝デバイス＆ストレージは2025年3月、車載向け通信プロトコル「CXPI」に準拠したCXPI通信ドライバーおよびレシーバーIC「TB9032FNG」の量産出荷を開始した。

　CXPIは多重伝送の車載通信技術によって、車両重量増大の一因となっているワイヤハーネスの増加を抑える。CXPIコントローラーを内蔵したMCUとTB9032FNGを組み合わせることで、容易にCXPI通信が可能になる。

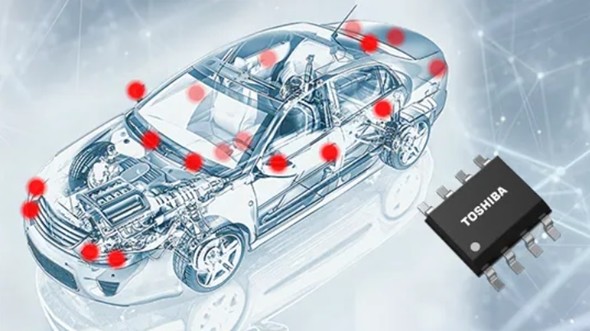

車載CXPI通信ドライバーおよびレシーバーIC「TB9032FNG」 出所：東芝デバイス＆ストレージ

各種異常検出機能を搭載

　外部端子を介して、コマンダーノードとレスポンダーノードの用途に切り替えられるほか、過熱、低電圧、ドミナントタイムアウト、過電流制限などの各種異常検出機能を備え、車載用途に必要な安全性を確保する。

　また、低消費電力化を図り、スリープ時の消費電流を5μA（typ.）に抑えた。CXPI物理層（PMA）試験に合格し、AEC-Q100（Grade1）については適合見込みとなっている。

　電源電圧は－0.3～＋40V、BAT正常動作範囲は7～18V、VIO正常動作範囲は4.4～5.5V。通信速度は最大20Kビット/秒、動作温度範囲は－40～＋125℃だ。パッケージは6.0×4.9mmサイズのSOP8を採用した。

　主な用途として、ステアリングスイッチ、メータークラスタスイッチ、ライトスイッチ、ドアロック、ドアミラー制御などの車載ボディー系アプリケーション、ゾーンECUのインタフェースなどを見込む。
