精度±5％の電流センス採用 ゾーンECU向けハイサイドIPD、ローム：出力負荷との接続部に最適

ロームは、ゾーンECU向けハイサイドIPD「BV1HBxxx」シリーズを6品種で製品化した。容量負荷駆動能力が高く、ゾーンECUと出力負荷の接続部での用途に最適。月産20万個体制で量産を開始している。

[EDN Japan]

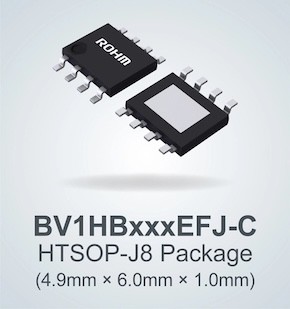

ゾーンECU向けハイサイドIPD「BV1HBxxx」シリーズ 出所：ローム

　ロームは2025年7月、ゾーン電子制御ユニット（ECU）向けハイサイドインテリジェンスパワーデバイス（IPD）「BV1HBxxx」シリーズを6品種で製品化したと発表した。同年6月に月産20万個体制で量産を開始しており、サンプル価格は1個当たり600円（税別）となっている。

　同シリーズは容量負荷駆動能力が高く、ゾーンECUと出力負荷の接続部での用途に適する。同社独自のプロセス技術を採用しており、オン抵抗が9〜180mΩ、アクティブクランプ耐量が50mJ（I_O start=0.5A）〜70mJ（I_O start=8A）となっている。

容量負荷駆動と±5％電流センス

　実力値±5％の電流センス機能を採用。出力負荷へ接続するハーネス保護に適する。その他、電源電圧範囲が6〜28V、保護耐圧が45V、暗電流が0.5μAとなった。動作温度範囲は-40〜＋150℃で、車載電子部品規格「AEC-Q100」に準拠している。

　パッケージは4.9×6.0×1.0mmのHTSOP-J8を採用。ボディー系に加え、パワートレインやインバーター周辺などのスイッチ回路での用途を想定している。自動車の電子化に伴い、自動車をゾーン単位で管理するゾーンECU化が進む中で、課題となっていた容量負荷の駆動能力不足を補う。

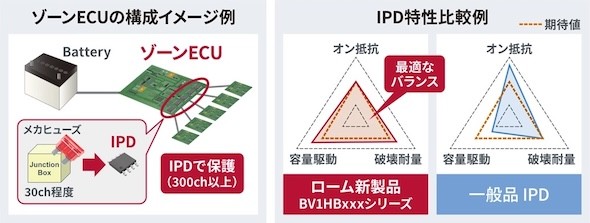

ゾーンECUの構成イメージ例およびIPD特性比較例 出所：ローム
