高温環境でも安定動作する車載向け100V MOSFET、Diodes：48V BLDCモータードライブの高効率化に

Diodesは、車載システム向け8×8mmガルウイングリードパッケージを採用した40V～80V対応MOSFET製品群に100V MOSFETを追加した。48V BLDCモーター駆動用途に適し、高温環境でも安定動作する。

» 2026年04月24日 12時30分公開

[EDN]

　Diodesは、車載システム向け8×8mmガルウイングリードパッケージを採用した40V～80V対応MOSFET製品群に100V MOSFET「DMTH10H1M7SPGWQ」を追加した。最大オン抵抗1.5mΩの「DMTH10H1M7SPGWQ」は、パワーステアリングやブレーキシステムで使用される48V BLDCモータードライブに適している。他の同ファミリー製品と同様に、導通損失を最小化し、発熱を抑えながらシステム全体の効率を最大化する。

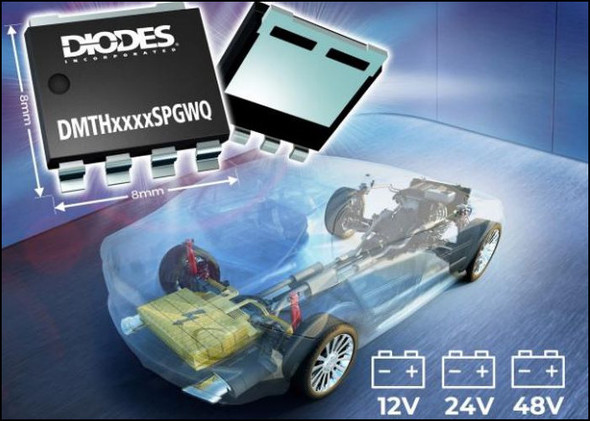

[クリックで拡大] 出所：Diodes

　採用する「PowerDI8080-5」パッケージは、実装面積64mm²と、従来のTO-263（D2PAK）に比べて約40％小さい。オフボード高さも1.7mmと薄型だ。銅クリップによるダイボンディングによって、熱抵抗は最低0.3℃/Wまで低減。損傷リスクなしに最大847Aのドレイン電流に対応する。ガルウイングリード構造は、自動外観検査に対応し、温度サイクル信頼性も高める。

　AEC-Q101認定取得済みで、周囲温度が高い環境向けに＋175℃定格に対応する。生産時には100％アンプクランプト誘導スイッチング（UIS）試験を実施し、最終用途での高い堅牢性と信頼性を確保する。

　DMTH10H1M7SPGWQの価格は、5000個購入時で1個当たり1.71米ドルだ。
