16ビット分解能のUSB-C接続オシロ、Pico Technology：デバッグや検証向け機能も豊富

Pico Technologyは、16ビット分解能と超低ノイズ性能を備えたUSB-C接続オシロスコープ「PicoScope 5000E」シリーズを発表した。デバッグや検証向けの豊富な機能も提供する。

» 2026年06月12日 12時30分公開

[EDN]

　Pico Technologyは、アナログ、デジタル、ミックスドシグナルのデバッグ向けUSB-Cオシロスコープ「PicoScope 5000E」シリーズを発表した。4チャンネルのオシロスコープであり、16ビット分解能で、帯域幅は最大200MHz、サンプリングレートは最大2.5Gサンプル/秒、メモリは最大1Gサンプル。PicoScope 5000E Plusモデルでは、切り替え可能な8ビット高速モードも利用でき、帯域幅は500MHz、サンプリングレートは5Gサンプル/秒、メモリは2Gサンプルだ。

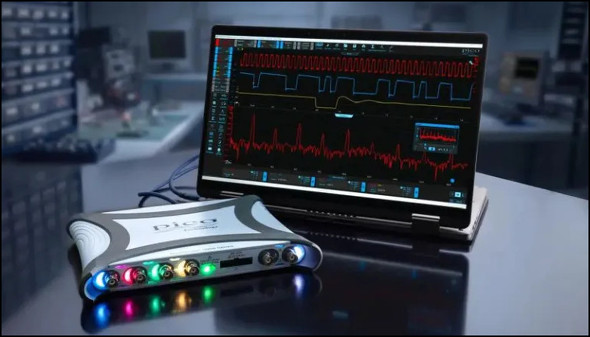

[クリックで拡大] 出所：Pico Technology

　超低ノイズのフロントエンドによって、これらのオシロスコープは22μV RMS未満のノイズフロアと、-73dBを上回る全高調波ひずみ性能を実現するという。その結果として得られるダイナミックレンジによって、分解能の低い機器やノイズの多い機器では見逃される可能性のある、微小振幅成分、リップル、ひずみ、その他の異常を明らかにできる。

　SuperSpeed USB 3.0 Type-Cインタフェースを介してホストコンピュータに接続。「Pico 7ソフトウェア」はデバッグおよび検証向けに、40種類を超えるシリアルプロトコルデコーダー、高度な演算チャンネル、電力解析を含む自動測定機能、マルチキャプチャ解析、測定およびマスクのリミットテストを提供する。Pico SDKは、C、C#、C++、Python、MATLAB、LabVIEWを用いたカスタムアプリケーション開発をサポートする。

　PicoScope 5000Eシリーズは、4チャンネルモデルおよび4＋16チャンネルのミックスドシグナルオシロスコープモデルを用意し、モデルおよび動作モードに応じて60M～500MHzの帯域幅オプションを提供する。
