計算例

　AC100V入力（＝141Vp）時、整流ダイオードの電圧降下を1V見込んでVcc=140Vとします。
　この時δ=30%で動作させてVo=5Vを得るように設計します。
　最初に5式、6式に条件を代入します。

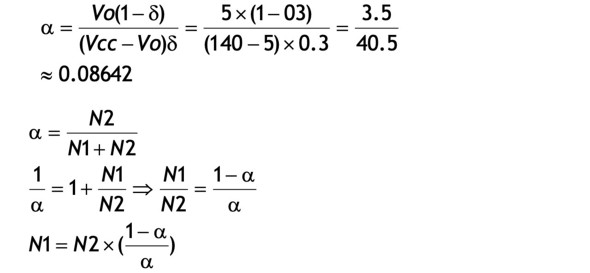

①分圧比α

　N2＝5TとするとN1＝5×(1−008642)/0.08642＝52.9≒53T
　この結果からαを再計算します。α＝5/(5＋53)＝0.0862

②Vcc＝＝140V時のδを再計算します

　得られた設計定数としてはVo＝5V、Vcc＝140V、N1＝53T、N2＝5Tとするとδ＝0.3です。

　今回は家庭用電子機器などに用いられるタップ式DC/DCコンバーターついて概要を説明しました。
　次回は入力電圧とδの関係を調べるとともに各種回路部品の要求特性を検討します。

---
