3．反転コンバーターを例にしたMode IIの境界電流の計算

　反転コンバーターを例に取り上げてMode I動作とMode II動作の境界になる電流値Io₁の計算の流れを表3に示します。格別に難しいことを計算しているわけではありませんので図を参照しながら説明をしていきます。

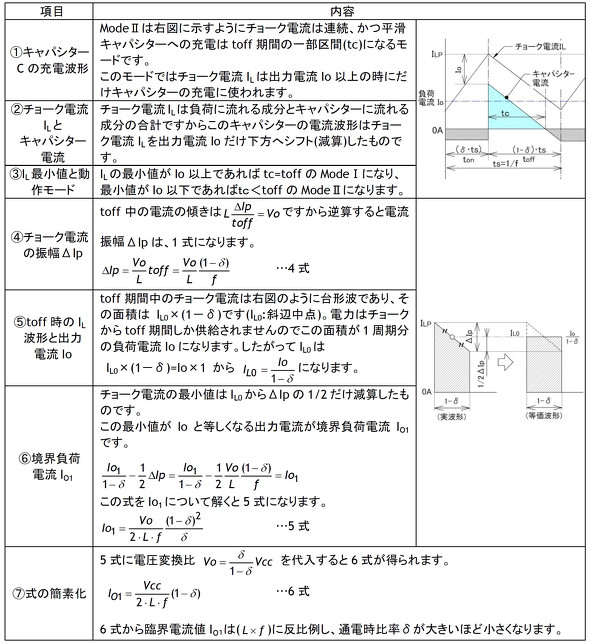

表3：Mode II境界電流の図式解法［クリックで拡大］

昇圧型コンバーターの計算例

　昇圧型コンバーターでは表3の計算式を表4に従って置き換えます。これらの置き換えを実施すると最終的に反転型と同じ6式が得られます。

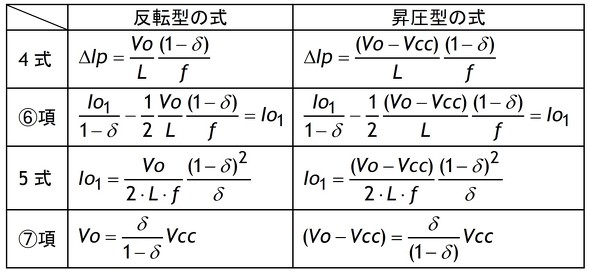

表4：反転型と昇圧型の変更箇所

　今回はダイオードの選定について説明するとともにチョーク電流連続でも平滑キャパシターへのエネルギー供給期間が短くなるMode IIについて説明しました。
　次回は今回の続きとして電流不連続モードについてまとめていきたいと思います。
