1100W出力のハーフブリック型PFCモジュール、Advanced Energy：多様な産業用途に対応

Advanced Energyは、1100W出力を半ブリックフォームファクターで実現するPFCコンバーター「AIH03ZPFC」を発表した。高効率と高電力密度を備え、多様な産業用途に対応する。

» 2026年08月07日 12時30分公開

[EDN]

効率2.3％向上、電力密度は44％向上

　Advanced Energyの力率改善（PFC）コンバーター「AIH03ZPFC」は、ハーフブリックフォームファクターで1100Wの出力電力を実現する。基板実装型モジュールで、ピーク効率は最大97.3％、電力密度は380W/in³である。同社によると、従来世代のPFCデバイスと比較して、効率は2.3％向上し、電力密度は44％向上したという。

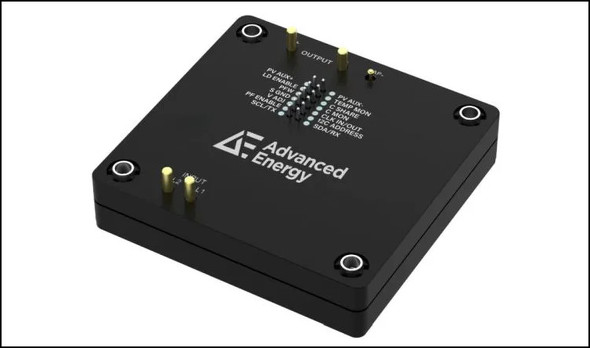

[クリックで拡大] 出所：Advanced Energy

　AIH03ZPFCは、小型のハーフブリック設計において機能性を高めるため、内部突入電流制限機能、デジタルPMBus制御／監視機能、外部ハウスキーピング機能向けの補助電源サポートを統合している。これらの機能により、サイズや効率に厳しい要件を持つ産業、医療、防衛、通信システムに適している。

　AIH03ZPFCは、負荷変動率1％で390VDC出力を提供し、85～264VACの入力範囲全体で力率1を維持する。また、低入力電圧条件でも出力をディレーティングする必要がない。

　ベースプレート接触冷却により、動作温度範囲は－20～＋100℃で、起動時は最低－40℃まで対応する。樹脂封止された半ブリックパッケージの寸法は2.4×2.3インチ（61×58.4mm）、実装時の高さは0.52インチ（13.3mm）である。
