タップ式高入力コンバーター（2）設計条件：たった2つの式で始めるDC/DCコンバーターの設計（32）（3/3 ページ）

[加藤博二（Sifoen），EDN Japan]

（2）L₂の電流がS₁のオン時とオフ時で連続でない

　図3にL₂の電流波形の模式図を示します。
　入出力条件をVcc＝200V、Vout＝5V､Iout＝0.5Aとして下記の手順に従って各値を計算していきます。

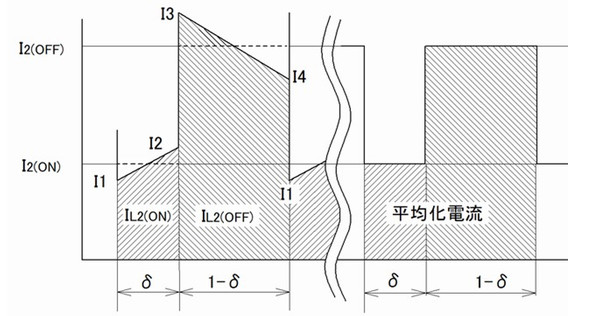

図3：チョークL2の電流波形模式図

　200V入力時のδは前述の4式からδ＝0.23になります（N₁＝53T､N₂＝5T）。

　S₁オン時のI_L2の電流変化ΔI_(ON)は単純なステップダウン式と異なりL₁、L₂が直列に接続されているので2式を使って次のようになります。

　Vcc＝200V、δ＝0.23の時の電流変化幅ΔI_(ON)は

です。

　出力電力はどこからか湧いてくるわけではなく、すべてVccから供給されます。つまり電源Vccから流出する平均電流I_(VCC)は

となります。
　このI_(VCC)は1周期を通した平均値でありオン期間中の平均電流I_2(ON)は

となり、チョーク電流I_L2(ON)は（54.34−33.3/2）mA〜（54.34＋33.3/2）mA＝37.69〜70.99mAまで変化します。

　磁束変化は（N×I）に比例しますので各巻き線の巻き回数と電流変化が分かればNIが等しいとして他の巻き線に換算できます。
この時、オン時の電流変化は（N₁＋N₂）に起因し、オフ時の電流変化はN₂に起因することに留意してください。

　前述の電流変化（＝磁束変化）をすべてL₂へ換算すると電流の換算式は

であり、オフ時チョーク電流I_L2(OFF)は823.5〜437.2mA、オフ時の平均電流I_2(OFF)＝54.34×11.6＝630.3mAと計算できます。

　出力平均電流Ioutは図3の面積の平均ですから2つの長方形と考えれば次のようになります。

　設定値（500mA）とは0.4％の誤差がありますが用いた数字を丸めた影響です。

　今回はシミュレーションの前段階として計算できる範囲で各項目を計算してみました。次回はこの設計条件でシミュレーションを行い、計算の精度を確認します。

---
