ST Neural-ARTアクセラレーターのアーキテクチャ

　ST Neural-ARTアクセラレーターは、さまざまな推論カーネルに対応可能な複数の専用ハードウェアアクセラレーターを統合しています。

　これらのアクセラレーターは、パラメータ設定が可能であり、かつ実行時に再構成可能なニューラル処理ユニットです。データフローストリーム処理エンジンを介して動的に接続されており、柔軟で効率的な処理を実現します。

　また、固定小数点MAC（精度は16bitまたは8bit）を備えた、設定可能な数の畳み込みアクセラレーターも搭載されています。

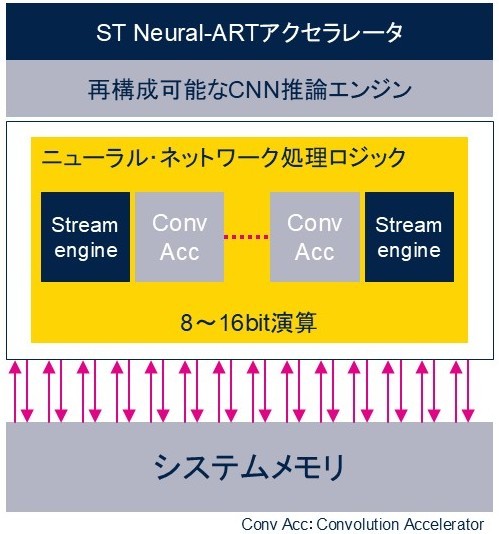

図4：ST Neural-ARTアクセラレーターのアーキテクチャ［クリックで拡大］

ST Neural-ARTアクセラレーターの動作

　設定と起動が行われると、外部メモリからデータを自律的に読み出し、動的に相互接続された内部の処理ユニットへと供給します。同様に、一連の演算処理の結果は外部メモリへと書き出されます。

　入力（ソース）としては、アクティベーションや特徴量だけでなく、重みやバイアスといったパラメータ、あるいはメモリマップされた不揮発性メモリに格納された定数データなども利用可能です。データストリーム処理パイプラインの設定と起動が完了すると、全てのDMA出力およびシンク（出力先）において転送完了イベントが通知されます。

ST Neural-ARTアクセラレーターの使い方（ワークフロー）

　読者のみなさんは、ここまで読んできて「高機能なのは理解したけど、どうのように使うんだろう？」と思われるでしょう。STでは組み込みAI用開発ツールを提供していますので、このツールを使えば、容易にサンプルモデルから、モデルの性能評価、モデル最適化まで実現できます。^＊2）言い換えると、ユーザーは、直接ST Neural-ARTアクセラレーターを使うのではなく、開発ツールで間接的に使うことになります。

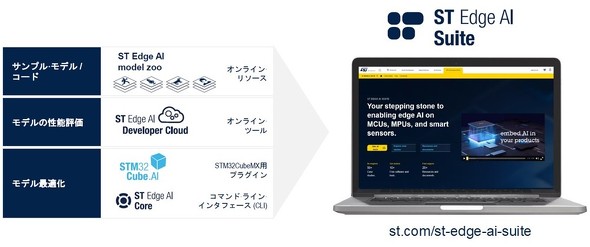

図5：組み込みAI用オンライン開発ツール［クリックで拡大］

＊2）：参考

　組み込みAI用開発ツールは、STM32Cube.AI（デスクトップツール）とST Edge AI Developer Cloud（オンラインツール）の2種類が提供されています。どちらも、ニューラルネットワークモデルには、ST Edge AI model zooまたはユーザー独自の学習済みニューラルネットワークモデルが使えます。ニューラルネットワークモデルは、TensorFlow、Keras、ONNXなどの各AIフレームワークで提供されている演算子のセットを使用できます。STM32Cube.AIを使った場合の概要を図6に、ST Edge AI Developer Cloudを使った場合の概要を図7に示します。

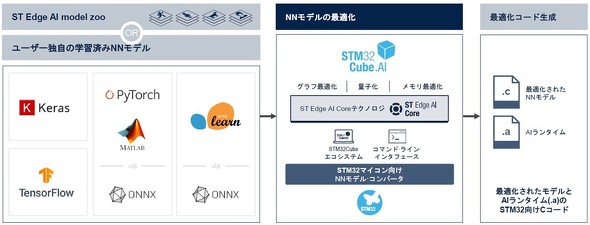

図6：STM32Cube.AI［クリックで拡大］

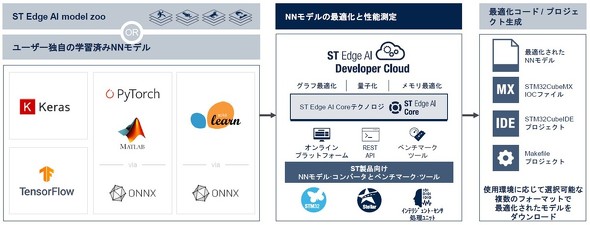

図7：ST Edge AI Developer Cloud［クリックで拡大］

　開発ワークフローは次の5ステップです。

ステップ1：モデルの選択とトレーニング

　開発者は、特定のアプリケーションに適したAIモデルを選択または設計することから始めます。このモデルは、通常、TensorFlow、Keras、またはONNX形式のモデルなどの高レベルフレームワークを利用して、適切なデータセットを使用してトレーニングします。

ステップ2：モデルの最適化

モデルの学習が完了したら、STの統合されたパートナーエコシステムで利用可能なソリューションを使用して、量子化、プルーニング、圧縮などのさまざまな手法によって最適化します。

ステップ3：STM32Cube.AIなどによる変換

　STM32Cube.AIなどを活用することで、開発者は、事前にトレーニングされたニューラルネットワークモデルを最適化されたCコードへと変換できます。このツールは、一般的なAIフレームワークからのモデルのインポートをサポートし、最適化技術を適用し、性能と効率を最大化するために、ニューラルネットワーク処理ユニットコンパイラと統合します。

ステップ4：統合とテスト

　生成したコードは、STM32N6シリーズ上で動作するアプリケーションコードに統合されます。開発者は、STM32CubeIDEまたはその他の互換性のある開発環境を使用して、ターゲットハードウェア上でアプリケーションをコンパイル、アップロード、テストできます。

ステップ5：デプロイメント（実装）

　アプリケーションを徹底的にテストして検証したら、エッジデバイスに実装します。ST Neural-ARTアクセラレーターは、AIモデルの効率的な実行を保証し、リアルタイムな性能と低消費電力を実現してくれます。
