不連続モードでの負荷抵抗依存性の計算例

　条件：Vcc＝10V、Vout＝−5V、f＝100kHz、ton＝3.33μs、L＝55.5μHでは臨界電流Io_MINは0.2Aです。
　負荷抵抗RLに換算すると25Ωですからこの値からRLを増加させ出力電圧の変化を調べます。

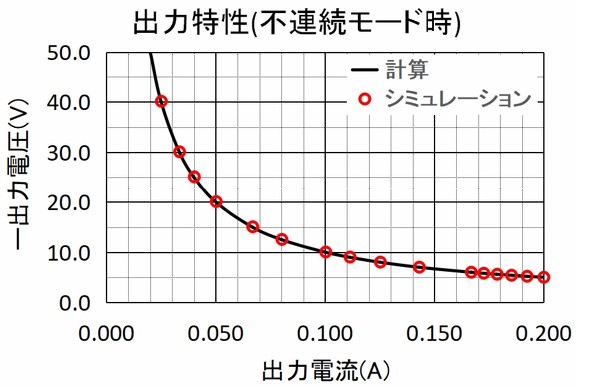

図2：不連続モードでの出力特性

※25Ω（臨界）の場合

　　　　から

※RL＝50Ω（不連続）の場合

　　　　から

　このようにして求めた計算値とLT-Spiceでのシミュレーション結果を図2に示します。両者は良好な一致を見せており計算が正しいと分かります。

　今回はリップル電圧の図式解法を説明する予定でしたが説明の流れから先に不連続モードの振る舞いについて説明しました。
　説明の中でチョーク電流が不連続になる軽負荷モード時、あるいは負荷が切り離された時には出力電圧が危険電圧に達することがあること、そのため出力電圧を確実に抑制できる保護回路が必要になることは電源装置の設計において忘れることができない重要な設計管理点です。

　次回は連続モードのMode I、Mode II のリップル電圧の計算について説明します。

---
